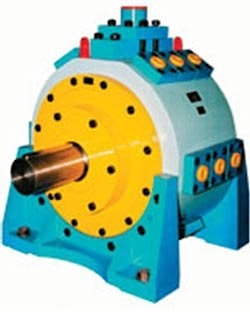

Радиально-поршневой насос нерегулируемые типа НР-2

Радиально-поршневой насос нерегулируемые типа НР-2  Насосы радиально-поршневые нерегулируемые типа НР-2- ... ТУ 2.053-1696-84 используются для нагнетания рабочей жидкости в гидросистемах механизмов шагающих экскаваторов, турбин (АЭС), в гидросистемах ковочных прессов и других мощных гидрофицированных машин, соответствующих требованиям ГОСТ 17411-81.

Нерегулируемые радиально-поршневые насосы применяются также в гидросистемах уникального металлообрабатывающего оборудования, где требуется давление до 40 МПа и нерегулируемый по величине поток рабочей жидкости с постоянным направлением.

Положение насоса в пространстве при работе – горизонтальное.

Условия эксплуатации

Рекомендуемые к использованию в качестве рабочей жидкости марки минеральных масел:
- ВНИИ НП403 ГОСТ 16728-78;
- ЭШ ГОСТ 10363-78 ИГП-30.

Номинальная тонкость фильтрации 40 мкм, класс чистоты 14 по ГОСТ 17216-71.

Допустимо применение других масел, имеющих аналогичные свойства и вязкость в эксплуатационном диапазоне температур, в пределах 17... 500 мм²/c при температуре соответственно от 70 до 10°С.

Устройство радиально-поршневого насоса нерегулируемого типа

Насос состоит из трехэксцентрикового (двухэксцентрикового) полого приводного вала, вращающегося на подшипниках, установленных в передней и задней крышках.

В трех (двух) радиальных расточках корпуса насоса установлены корпуса клапанов, на сферические опоры которых опираются сферическими головками поршни.
Цилиндры поршней через подпятники опираются на эксцентрики вала. На каждый эксцентрик вала опираются шесть поршней. Контакт поверхностей осуществляется с помощью пружин, установленных в поршнях.

Каждый ряд цилиндров с подпятником удерживается на валу кольцами ведения.
В корпусах клапанов установлены нагнетательные клапаны, которые в закрытом положении удерживаются пружиной.

Устройство радиально-поршневого насоса нерегулируемого типа

Принцип работы радиально-поршневого насоса нерегулируемого типа

При вращении вала цилиндры совершают возвратно-поступательное движение относительно качающихся поршней. Всасывание рабочей жидкости происходит через паз на рабочей поверхности эксцентрика вала и далее жидкость поступает через отверстие цилиндра в рабочую камеру насоса, нагнетание - через клапан в коллектор нагнетания, выполненный в корпусе насоса.

Насосы имеют отверстия для стравливания воздуха из корпуса и для слива рабочей жидкости.

Уплотнение носка вала для самовсасывающих насосов осуществляется манжетами, а для насосов с повышенным давлением в картере - лабиринтным уплотнением и манжетой. Полость между лабиринтом и манжетой сообщена с дренажом, через два отверстие в передней крышке.

Основные технические характеристики эксцентриковых радиально-поршневых насосов


Норма для насосов НР2
Наименование параметра710710900900,312501250


Номинальный рабочий объем, см³71071090090012501250
Частота вращения, с-1 (об/мин):

- минимальная12,5 (750)

- номинальная16,6 (1000)

- максимальная16,6 (1000)
Номинальная подача насоса, л/мин:6328011110
одного потока316267370
Давление на выходе, МПа (кгс/см²):

- номинальное32 (320)

- максимальное40 (400)
Давление на входе для самовсасывающих насосов, МПа (кгс/см²):

- минимальное-0,02 (-0,2)

- максимальное+0,05 (+0,5)
Номинальная мощность насоса, кВт380380481,4481,4667,1667,1
Температура масла во всасывающем трубопроводе насосов, °С:

в период пуска:

- минимальная-50

- максимальная70

при установившейся работе насоса:

- минимальная10

- максимальная70
Холодоустойчивость насосов при транспортировании, °С-50
Масса (без рабочей жидкости), кг, не более900900950950950950




производитель
Гидропривод (г. Харьков)
