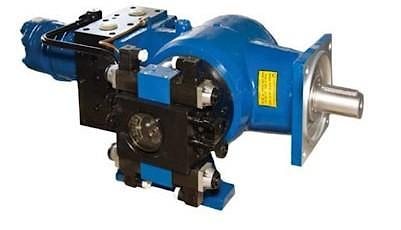

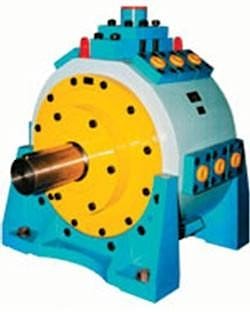

Аксиально-поршневой насос регулируемого типа с электрогидравлическим механизмом изменения подачи НАМ обеспечивает работу в режиме постоянной мощности. Установка подачи – автоматическая в зависимости от рабочего давления на выходе из насоса.

Электрогидравлический механизм на 4 подачи предназначен для получения четырех фиксированных подач насоса в диапазоне от нулевой до номинальной.

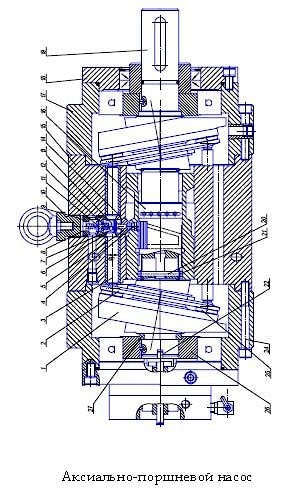

Регулируемый аксиально-поршневой насос типа НАМ состоит из поршневого и шестеренного насосов, электромагнитного механизма изменения на 4 подачи.

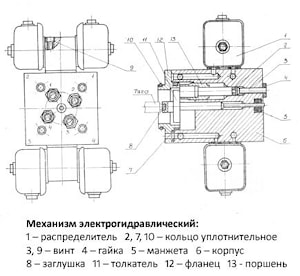

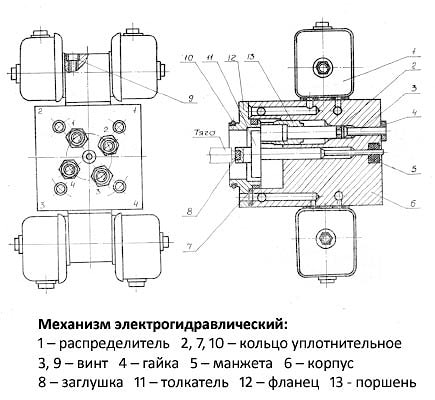

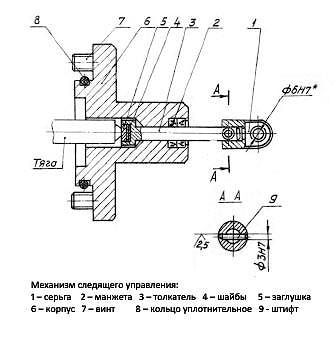

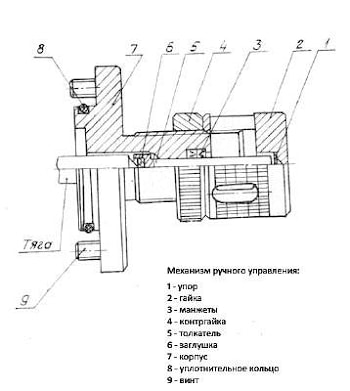

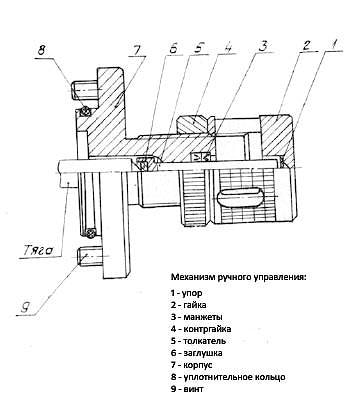

Составлящие механизма регулятора мощности НАМ:
- корпус;
- фланец;
- четыре поршня;
- четыре винта;
- толкатель (который также является указателем подачи насоса);
- два распределителя типа Р34Э1ВКС6/200-1;
- четыре гайки;
- заглушка;
- резиновые кольца;
- манжеты.
На корпусе в углах набиты номера электромагнитов, в центре — соответствующие номера регулировочных винтов.

Принцип работы электрогидравлического механизма изменения подачи

Нулевой подаче соответствует положение поршней, которые сдвинуты до упора вглубь корпуса толкателем под действием пружины тяги распределительной втулки – электромагниты обесточены. При включении одного из элеткромагнитов давление управления от шестеренного насоса через распределитель поступает в полость под один из поршней и перемещает поршень и толкатель с заглушкой до тех пор, пока поршень не упрется в головку винта, при этом тяга распределительной втулки перемещается внутрь насоса. Этим определяется одна из подач. Положение винтов фиксируется контргайками.

ЗАПРЕЩАЕТСЯ включать одновременно два электромагнита одного и того же распределителя.

Установка нужной подачи:
1. включить электромагнит;
2. отвернуть контргайку, соответствующую номеру электромагнита;
3. поворачивать винт (вращение по часовой стрелке – подача поршневого насоса увеличивается, против часовой стрелки осуществляется ее уменьшение).

Контроль подачи насоса осуществляется указателем (толкателем): нулевая подача соответствует максимальному вылеты указателя (20 мм), при максимальной подаче торец указателя совпадает с торцом корпуса механизма. Величина подачи изменяется в зависимости от хода указателя приблизительно по линейному закону.

Параметры регулирования:
- допустимое число переключений в минуту - 40;
- время изменения подачи с минимальной до номинальной или обратно не более 0.2 с;
- мощность, потребляемая электромагнитом - 26 Вт.

Технические характеристики насосов НАМ74М ... :

Наименование насоса по ТУПодача (расход)Давление Частота вращенияМощностьДлинаШиринаВысотаМасса
л/минМПАсˉ¹КВтммммммкг
НАМФ74М-45/3257322540,5686275345135
НАМФ74М-90/32122322573760315368189
НАМ74М-224/32122322573760315368189
НАМ74М-224/322003216,6118,5859380455356

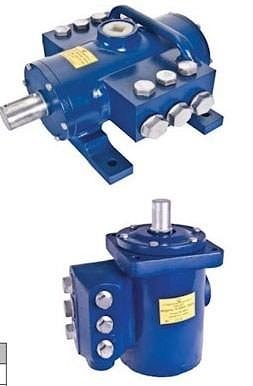

Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 90 и 224 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса отсутствует буква "Ф".
