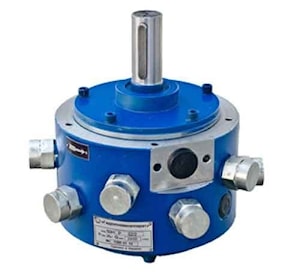

Радиально-поршневой насос нерегулируемый типа 50НР
500 бар, 5,5-23 /мин

Радиально-поршневой насос нерегулируемый типа 50НР   Насосы нерегулируемые радиально-поршневые типа 50НР ТУ 2.053-1686-84 с постоянным по значению и направлению потоком рабочей жидкости применяются в гидроприводах.

Нерегулируемые насосы 50НС обеспечивают получение одного или двух потоков рабочей жидкости давлением до 63 МРа.

Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 250 и 500 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса стоит буква "К". Например, 50НР 500К.

Виды исполнения насосов 50НР:
- 50НР - одноотводные;
- 50НР ..../2 - двухотводные.

Положение насоса при работе – горизонтальное или вертикальное, носком вала вверх.
Направление вращения – правое, возможно изготовление насосов левого вращения.
Возможна поставка насосов в погружном исполнении ( для работы при погружении в рабочую жидкость).

Условия эксплуатации

Нерегулируемые насосы 50НР работают на минеральных маслах с кинематической вязкостью
от 21 до 265 мм²/с (сСт) при температуре жидкости от 10ºС до 50ºС.
Температура окружающей среды от 0ºС до 50ºС.

Использование насосов возможно в помещениях, в которых отсутствует воздействие прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха

Рекомендуемые рабочие жидкости:
минеральные масла типа ВНИИ НП-403 ГОСТ 16728–78, ИГП–18 и ИГП–30;
номинальная токость фильтрации масла – 40;
класс чистоты рабочей жидкости – 14 по ГОСТ 17216-71.

Структура условного обозначения

50Н Р Х / Х Х Л Х :
50ННасос на номинальное давление 50 МПа
РР - радиально-поршневой
ХРабочий объем поршневого насоса, см³ (4; 6.3; 10; 14;16; 25; 32; 63; 125; 250; 500)
/
ХКоличество отводов: без обозначения - с одним отводом; 2 – с двумя отводами
ХРабочий объем пластинчатого насоса 12,5 см³ и 25 см³
Хбез обозначения - фланцевое исполнение; К - крепление на лапах
ЛНаправление вращения: без обозначения - правое вращение; Л - левое вращение
ХВид исполнения: без обозначения – непогружное исполнение, П – погружное исполнение
ХКлиматическое исполнение и категория размещения: без обозначения - исполнение УХЛ4; О4–общеклиматическое исполнение


Технические характеристики

Наименование насоса по ТУПодача (расход) Давление Частота вращенияМощность
Дл Шир Выс Масса
л/мин МПАс-1 Квт ммммммкг
50НР 45,550254,920424624619
50 НР 6,38,650257,720424624619
50НР 1419,3502517,222724624623
50 НР 14/22*9,6502517,222724624623
50НР 1013,6502512,124728828833
50НР 1622502519,524728828833
50 НР 2533,5502529,827828828839
50 НР 25/22*16,7502529,827828828839
50 НР 3244,1502539,227828828839
50 НР 32/22*22502539,227828828839
50 НР 638850257832037037077
50 НР 63/22*4450257832037037077
50НР 1251595025141380380456150
50НР 125/22*805025141380380456150
50 НР 2502115016,6187,4536445585296
50 НР 250/22*1055016,6187,4536445585296
50 НР 5004235016,6375,6628500657318
50 НР 500/22*2115016,6375,6628500657318


Базовое исполнение насосов фланцевое. Насосы с рабочим объемом 250 и 500 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении стоит буква "К". Например, 50НР500К.



производитель
ГидроПневмоАппарат
