Насос секционный нерегулируемый типа 50НС

Насос секционный нерегулируемый типа 50НС  Насосы нерегулируемые секционные типа 50НС ... ТУ 2.053-1686-84 с постоянным по значению и направлению потоком рабочей жидкости применяются для нагнетания рабочей жидкости в гидросистемы термопластавтоматов, в кузнечно-прессовом производстве (листогибы, пакетировочные пресса), в горно-металлургической промышленности и других гидрофицированных механизмах.

Нерегулируемые насосы 50НС обеспечивают получение одного или двух потоков рабочей жидкости давлением до 63 МРа, а также еще одной подачи от пластинчатого насоса давлением до 6,3 МРа.

Положение насоса при работе – горизонтальное или вертикальное, носком вала вверх.
Направление вращения – правое, возможно изготовление насосов левого вращения.
Возможна поставка насосов в погружном исполнении ( для работы при погружении в рабочую жидкость).

Виды исполнения насосов 50НС:
- 50НС - секционные одноотводные;
- 50НС .../2 - секционные двухотводные.

Устройство и принцип работы

Радиально-поршневой нерегулируемый насос типа 50НС состоит из двух насосов: радиально-поршневого 50НР и пластинчатого низкого давления типа БГ12-4 или насоса 25 ГОСТ13167—62.

Конструкция насоса построена по схеме радиального расположения поршней с качающейся осью. Приводной эксцентриковый вал опирается на два подшипника. На эксцентрик вала опираются два ряда цилиндров (или один – для насосов с рабочими объемами 4; 6,3; 163 см³) по пять в каждом ряду.

В цилиндры вставлены поршни, сферические головки которых упираются в ответные сферы подпятников, образуя при этом подвижное шарнирное соединение. Каждая такая пара вставлена в радиальную расточку корпуса, в которой расположен нагнетательный клапан (шарик) и имеются сверленные отверстия, объединяющие все такие расточки в ряду и образующие один или два нагнетательных коллектора (для насосов с рабочис объемом 125, 250, 500 см³ коллекторы образованы из элементов труб, расположенных вокруг корпуса).

В корпусе имеется еще одно радиальное отверстие, предназначенное для подвода (всасывания) жидкости во внутреннюю полость насоса – картер. При всасывании рабочая жидкость из картера через пазы на эксцентрике вала поступает в рабочую камеру, образованную цилиндром и поршнем. При нагнетании, когда внутреннее отверстие цилиндра выходит из зоны паза на валу и перекрывается, рабочий поток через нагнетательные клапаны поступает в коллектор нагнетания.

Пластинчатый насос крепится к радиально-поршневому болтами. Привод пластинчатого насоса осуществляется от зала радиально-поршневого насоса через муфту. С помощью кольца осуществляется уплотнение стыка пластинчатого насоса с задней крышкой радиально-поршневого насоса.

Условия эксплуатации

Нерегулируемые насосы 50НР работают на минеральных маслах с кинематической вязкостью от 21 до 265 мм²/с (сСт) при температуре жидкости от 10ºС до 50ºС. Температура окружающей среды от 0ºС до 50ºС.

Использование насосов возможно в помещениях, в которых отсутствует воздействие прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха

Рекомендуемые рабочие жидкости:
минеральные масла типа ВНИИ НП-403 ГОСТ 16728–78, ИГП–18 и ИГП–30;
номинальная токость фильтрации масла – 40;
класс чистоты рабочей жидкости – 14 по ГОСТ 17216-71.

Особенности эксплуатации

Перед монтажом трубопроводы опрессовываются пробным давлением, превышающим максимальное рабочее давление в 1.5 раза.

При работе насоса на самовсасывании высота всасывания не должна превышать 0.5 м, а при работе насоса с подпором на всасывании высота масляного столба должна быть не более 2 м.
Всасывающий трубопровод должен быть выполнен так, чтобы при неработающем насосе масло из него не могло сливаться в бак.

Радиус изгиба возле ниппеля должен быть в пределах 2-3 диаметров трубы и не иметь никаких переходов и вмятин. Трубопровод должен быть не выше 200 мм от верхней части корпуса насоса. Нагнетательный и всасывающий трубопроводы изготавливаются из цельнотянутых труб.

Передача крутящего момента от двигателя на конец вала насоса осуществляется при помощи упругой муфты, смещение осей соединяемых валов не должно быть более 0.1 мм.

Запрещается осуществлять привод вала насоса с помощью устройств, создающих осевые и радиальные нагрузки на вал насоса. Гидросистема должна быть оснащена предохранительным клапаном и манометром для защиты радиально-поршневого насоса от перегрузок.

Запрещается производить пуск и установку насоса под нагрузкой.

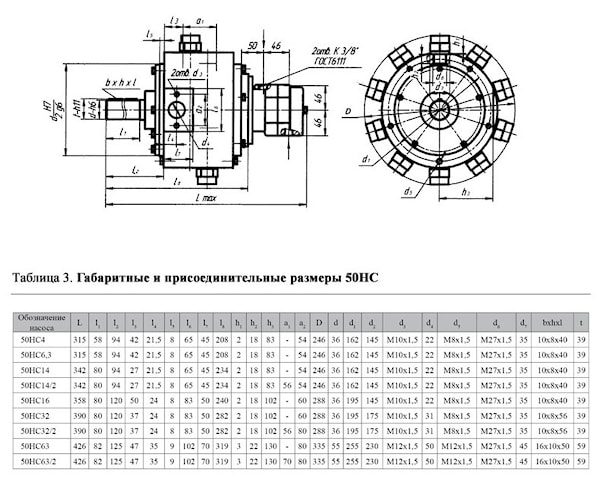

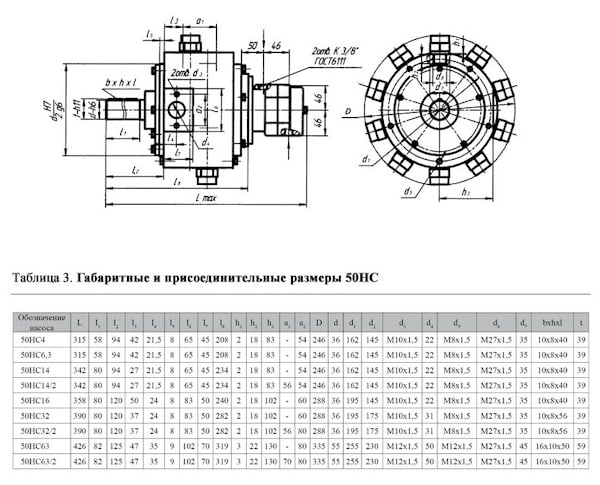

Технические характеристики

Наименование насоса по ТУПодача (расход)ДавлениеЧастота вращенияМощностьДлШирВысМасса
л/минМПАс-1Квтммммммкг
50НС45,55025631524624623,5
50 НС 6.38,650258,631524624623,5
50 НС 1419,3502518,334224624627,5
50 НС 14/22*9,6502518,334224624627,5
50 НС1013,6502513,235828828837,5
50 НС 1622502520,635828828837,5
50 НС 2533,5502540,339028828843,5
50 НС 25/22*16,7502540,339028828843,5
50 НС 3244,1502540,339028828843,5
50 НС 32/22*22502540,339028828843,5
50 НС 6388502579,182037037081,5
50 НС 63/22*44502579,182037037081,5


Структура условного обозначения

50Н С Х / Х Х Л Х :
50ННасос на номинальное давление 50 МПа
СС - секционный
ХРабочий объем поршневого насоса, см³ (4; 6.3; 10; 14;14.2; 16; 25; 32; 63)
/
ХКоличество отводов: без обозначения - с одним отводом; 2 – с двумя отводами
ХРабочий объем пластинчатого насоса: без обозначения – 12,5 см³ и 25 см³; цифра – рабочий объем пластинчатого насоса, см³
Хбез обозначения - фланцевое исполнение; К - крепление на лапах
ЛНаправление вращения: без обозначения - правое вращение; Л - левое вращение
ХВид исполнения: без обозначения – непогружное исполнение, П – погружное исполнение
ХКлиматическое исполнение и категория размещения: без обозначения - исполнение УХЛ4; О4–общеклиматическое исполнение



производитель
ГидроПневмоАппарат
