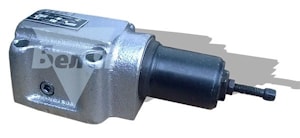

Клапан давления типа Г54

Клапан давления (напорный золотник) или клапан последовательности располагаются в линии главного потока и включают/отключают дальнейшие участки в зависимости от установленного давления.

В зависимости от назначения (предварительно нагружающий, последовательности или перепускной клапан) линии управления подводятся/отводятся через внутренние или внешние каналы.

Четыре основные схемы подключения напорного золотника:

1. Поддержание заданной разности давлений в подводимом и отводимом потоках (регулируемый клапан разности давлений, переливной или предохранительный клапан)

2.Пропускание потока масла только при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в отводимом потоке.

3.Пропускание потока масла в обоих направлениях при достижении в линиях управления X и Y заданной разности давлений, определяемой настройкой пружины.

4.Пропускание потока масла при достижении в нем заданной величины давления, определяемой настройкой пружины и давлением в линии управления (регулируемый клапан последовательности).

Основные параметры клапанов Г54

Параметр	Г54-32М; ПГ54-32М; Г66-32М; ПГ66-32М	Г54-34М; ПГ54-34М; Г66-34М; ПГ66-34М	Г54-35М; ПГ54-35М; Г66-35М; ПГ66-35М
Диаметр условного прохода, мм	10	20	32
Расход масла, л/мин: номинальный максимальный минимальный	32 50 1	125 170 3	200 300 5
Внутренние утечки, см /мин, не более	15; 25; 65; 100; 200	20; 35; 90; 140; 280	30; 50; 125; 200; 280
Номинальный перепад давлений, МПа	0,2	0,65	0,55
Масса, кг, аппаратов : Г54-3 ПГ54-3 Г66-3 ПГ66-3	2,3 2,55 2,4 (3,5) 2,6(4)	3,1(3,7) 4 (4,6) 4,9 (5,5) 4,5(5)	6,4(7) 6,8 (7,4) 8 (8,5) 8 (8,5)
