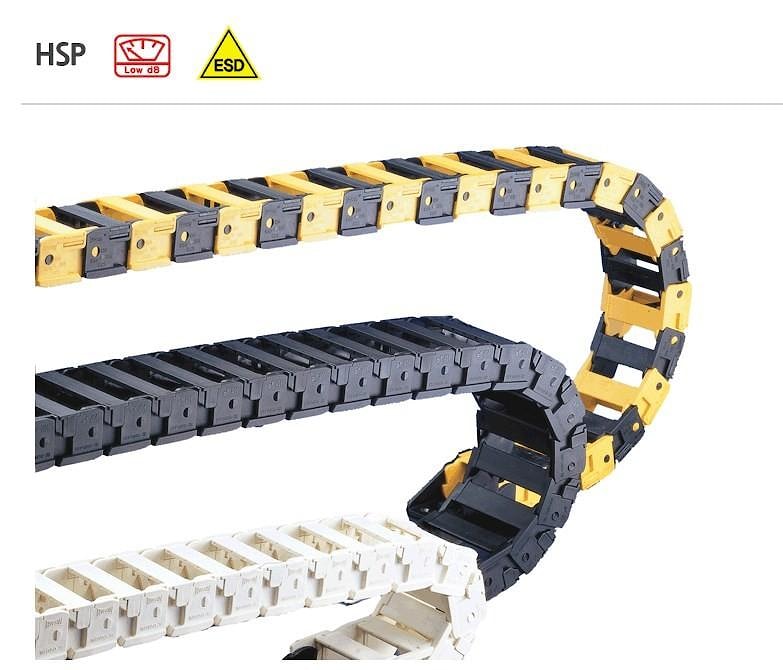

Энергоцепи тип HSP

Энергоцепи серии HSP изготовлены из инженерного пластика имеют малый вес и низкий уровень шума.

Применение:
Автоматизированные производства, деревообработка, роботы - манипуляторы, ткацкие станки, специальные автомобили, автомобильная промышленность, медицинское производство, обрабатывающие центры и станки с ЧПУ.

Преимущества:
• простота монтажа и сборки
• небольшой вес и высокая скорость перемещения
• регулируемый делитель
• более 150-ти вариантов и типоразмеров

Параметры:
• Скорость до 180 м/мин
• Максимальный диаметр кабеля или рукава: 36 мм
• Рабочая температура: -25-100°С
• Натяжение: 190 (сухой), 120 (влажный) N/mm2
• Раcтяжимость: 4 (сухой), 6 (влажной) %
• Эластичность: 10000 (сухой), 7000 (влажный) N/mm2
• Коэффициент трения скольжения (без смазки): 0,4
• Основной цвет: черный
• Материал: инженерный пластик



Примеры использования

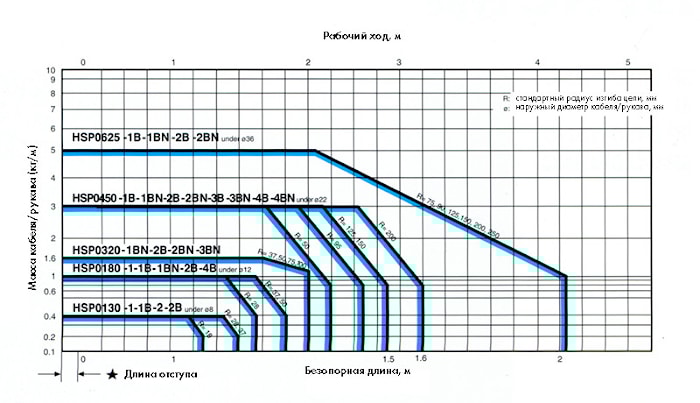

Диаграмма возможности применения:



Энергоцепи тип HSP 0120-7E
шаг 12 мм, макс. Ø кабеля 5мм
Энергоцепи тип HSP 0120-7E Скачать CAD модель... подробнее
Энергоцепи тип HSP 0120-13E
шаг 12 мм, макс. Ø кабеля 5мм, ширина 13 мм
Энергоцепи тип HSP 0120-13E Скачать CAD модель... подробнее
Энергоцепи тип HSP 0130-1N
шаг 13 мм, макс. Ø кабеля 8 мм
Энергоцепи тип HSP 0130-1N Скачать CAD модель... подробнее
Энергоцепи тип HSP 0130-1BN
шаг 13 мм, макс. Ø кабеля 8 мм
Энергоцепи тип HSP 0130-1BN Скачать CAD модель... подробнее
Энергоцепи тип HSP 0130-2
шаг 13 мм, макс. Ø кабеля 8 мм, ширина 15 мм
Энергоцепи тип HSP 0130-2 Скачать CAD модель... подробнее
Энергоцепи тип HSP 0130-2B
шаг 13 мм, макс. Ø кабеля 8 мм, ширина 15 мм
Энергоцепи тип HSP 0130-2B Скачать CAD модель... подробнее
Энергоцепи тип HSP 0180-1N
шаг 18 мм, макс. Ø кабеля 12 мм
Энергоцепи тип HSP 0180-1N Скачать CAD модель... подробнее
Энергоцепи тип HSP 0180-1BN
шаг 18 мм, макс. Ø кабеля 12 мм
Энергоцепи тип HSP 0180-1BN Скачать CAD модель... подробнее
Энергоцепи тип HSP 0180-2BN
шаг 18 мм, макс. Ø кабеля 12 мм, ширина 25 мм
Энергоцепи тип HSP 0180-2BN Скачать модель CAD... подробнее
Энергоцепи тип HSP 0180-3B
шаг 18 мм, макс. Ø кабеля 12 мм, ширина 30 мм
Энергоцепи тип HSP 0180-3B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0180-4BN
шаг 18 мм, макс. Ø кабеля 12 мм, ширина 40 мм
Энергоцепи тип HSP 0180-4BN Скачать CAD модель... подробнее

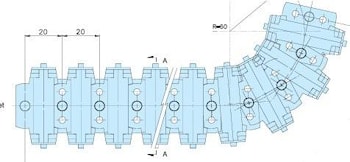

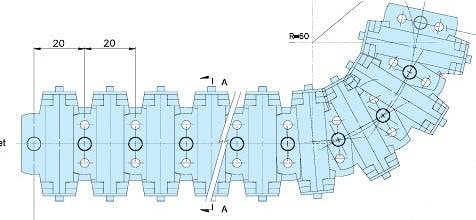

Энергоцепи тип HSP 0200-1E
шаг 20 мм, макс. Ø кабеля 12 мм
Энергоцепи тип HSP 0200-1E Скачать модель CAD... подробнее
Энергоцепи тип HSP 020S
шаг 20 мм, макс. Ø кабеля 10 мм, ширина 30 мм
Энергоцепи тип HSP 020S Скачать модель CAD... подробнее
Энергоцепи тип HSP 0300-1B
шаг 30 мм, макс. Ø кабеля 6 мм, высота 21 мм
Энергоцепи тип HSP 0300-1B Скачать CAD модель... подробнее
Энергоцепи тип HSP 0320-1BN
шаг 32 мм, макс. Ø кабеля 12 мм, высота 19 мм
Энергоцепи тип HSP Скачать модель CAD... подробнее
Энергоцепи тип HSP 0320-2BN
шаг 32 мм, макс. Ø кабеля 16 мм, ширина 24 мм
files/hsp0320-2bn.zip Скачать модель CAD... подробнее
Энергоцепи тип HSP 0320-35B
шаг 32 мм, макс. Ø кабеля 16 мм, ширина 35 мм
Энергоцепи тип HSP 0320-35B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0320-3BN
шаг 32 мм, макс. Ø кабеля 16 мм, ширина 50 мм
Энергоцепи тип HSP 0320-3BN Скачать модель CAD... подробнее
Энергоцепи тип HSP 0350-1B
шаг 35 мм, макс. Ø кабеля 10 мм, высрта 28 мм
Энергоцепи тип HSP 0350-1B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0350-2BW
шаг 35 мм, макс. Ø кабеля 16 мм, высота 38 мм
Энергоцепи тип HSP 0350-2BW—шаг 35 мм, макс. Ø кабеля 16 мм Скачать модель CAD... подробнее
Энергоцепи тип HSP 0350-2B
шаг 35 мм, макс. Ø кабеля 16 мм, высота 33 мм
Энергоцепи тип HSP 0350-2B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0450-1BN
шаг 45 мм, макс. Ø кабеля 24 мм, ширина 38 мм
Энергоцепи тип HSP 0450-1BN Скачать CAD модель... подробнее
Энергоцепи тип HSP 0450-1B
шаг 45 мм, макс. Ø кабеля 22 мм, ширина 38 мм
Энергоцепи тип HSP 0450-1B Скачать CAD модель... подробнее
Энергоцепи тип HSP 0450-2BN
шаг 45 мм, макс. Ø кабеля 22 мм, ширина 38 мм
Энергоцепи тип HSP 0450-2BN Скачать CAD модель... подробнее
Энергоцепи тип HSP 0450-2B
шаг 45 мм, макс. Ø кабеля 22 мм, ширина 58 мм
Энергоцепи тип HSP 0450-2B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0450-3BN
шаг 45 мм, макс. Ø кабеля 22 мм, ширина 78 мм
Энергоцепи тип HSP 0450-3BN Скачать CAD модель... подробнее
Энергоцепи тип HSP 0450-4BN
шаг 45 мм, макс. Ø кабеля 22 мм, ширина 100 мм
Энергоцепи тип HSP 0450-4BN Скачать модель CAD... подробнее
Энергоцепи тип HSP 0550-1B
шаг 55 мм, макс. Ø кабеля 30 мм, ширина 58 мм
Энергоцепи тип HSP 0550-1B Скачать модель CAD... подробнее
Энергоцепи тип HSP 0555-B125
шаг 55,5 мм, макс. Ø кабеля 30 мм, ширина 125 мм
Энергоцепи тип HSP 0555-B125 Скачать модель CAD... подробнее
Энергоцепи тип HSP 0625-1BN
шаг 62,5 мм, макс. Ø кабеля 33 мм, ширина 65 мм
Энергоцепи тип HSP 0625-1BN Скачать модель CAD... подробнее
Энергоцепи тип HSP 0625-2BN
шаг 62,5 мм, макс. Ø кабеля 36 мм, ширина 108 мм
Энергоцепи тип HSP 0625-2BN Скачать модель CAD... подробнее
Энергоцепи тип HSP 0665-B150
шаг 66,5 мм, макс. Ø кабеля 35 мм, ширина 150 мм
Энергоцепи тип HSP 0665-B150 Скачать модель CAD... подробнее
