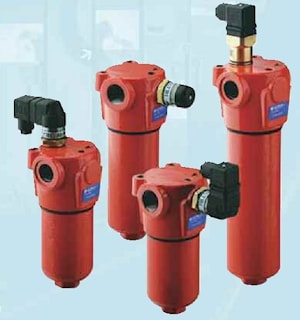

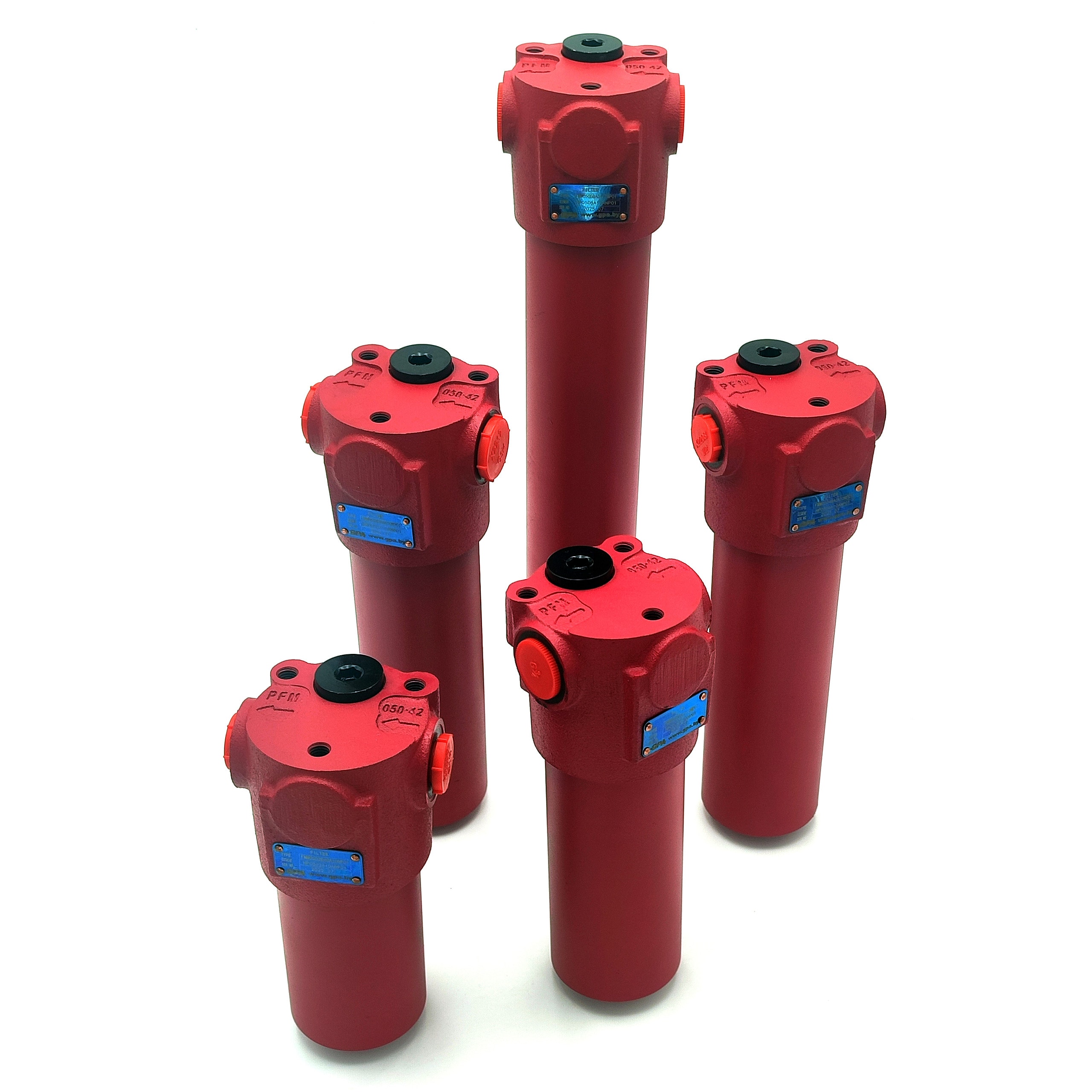

Напорный фильтр, рабочее давление 420 бар, расход до 150 л/ мин, резьбовые соединения до 3/4" BSP/NPT/SAE/ISO 6179
Скачать подробные характеристики и размерыКорпус фильтра (материалы)• Голова: Чугун (тепловая химическая обработка)
• Корпус: сталь (тепловая химическая обработка)
• Перепускной клапан: AISI 316L
Давление:• Рабочее давление: 420 бар (42 МПа)
• Испытательное давление: 420 бар (63 МПа)
• Давление разрыва: 840 бар (84 МПа)
• Тест на усталость импульсным давлением: 1000000 циклов с переменным давлением от 0 до 420 бар (42 МПа)
Температура• от -25 ° C до + 110 ° C

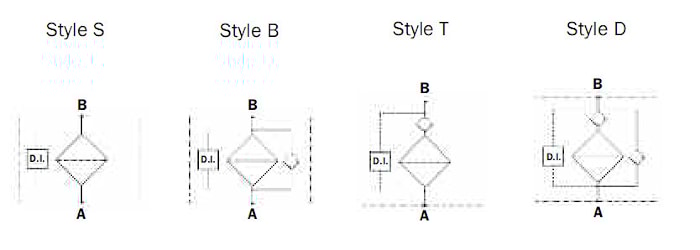

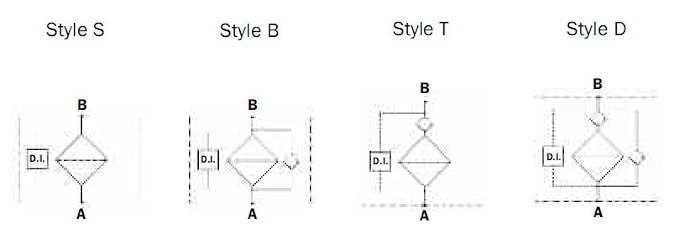

Перепускной клапан• Давление открытия 6 бар ± 10%
• Другие давления открытия по запросу.
Фильтроэлементы:• микрофибра фильтрующие элементы серии N: 20 бар
• элементы из микрофибры фильтр серии H: 210 бар
• Нержавеющая сталь элементы сетки серии N: 20 бар
• Поток масла снаружи внутрь.
Уплотнения
• Стандартный NBR серии
• Дополнительное FPM серии V
Вес (кг) Длина | 1 | 2 | 3 | 4 | 5 |
FMM050 | 2,60 | 3,60 | 3,90 | 4,50 | 6,10 |
Объемы (дм3)
Длина | 1 | 2 | 3 | 4 | 5 |
FMM050 | 0,38 | 0,48 | 0,58 | 0,69 | 0,86 |
