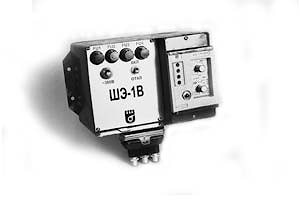

Модуль контроля и управления типа ШЭ-1В

Шкаф электрический ШЭ-1В содержит в себе элементы для подключения к промышленной сети электропитания и коммутации силовых цепей электропривода нагнетательного оборудования смазочной системы.

ШЭ-1В предназначен для коммутации силовых цепей электродвигателя насоса, блокировки двигателя смазываемого механизма и питания блока управления.

Шкаф электрический ШЭ-1В рассчитан для работы в помещениях при температуре окружающего воздуха от +1°С до +55°С и относительной влажности не более 80% при температуре +25°С.

Устройство и принцип работы ШЭ-1В

Через штепсельный разъем осуществляется присоединение проводов внешней коммутации. ШЭ-1В укомплектован блоком управления, который и выполняет контрольно-регулирующую функцию в процессе работы нагнетательного оборудования. Питание на блок управления подается пр включении тумблера, который расположен на панели управления. На панели также расположены предохранители и лампа индикации питающего напряжения переменного тока 380 В.

Климатическое исполнение и категория размещения шкафа электрического, предназначенного для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.

Структура обозначений

Шкаф электрический, предназначенный для стран с умеренным климатом УХЛ4
— Шкаф электрический ШЭ-1В УХЛ4;

Шкаф электрический, предназначенный для стран с тропическим климатом
— Шкаф электрический ШЭ-1В О4.1.

Основные технические параметры ШЭ-1В
