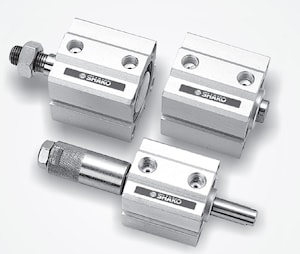

Компактные пневмоцилиндры
Компактные пневмоцилиндрыМалые габариты по сравнению со стандартными сериями.
Возможные исполнения: с магнитом и без магнита ; двустороннего и одностороннего действия; с проходным штоком, тандем с независимыми штоками, тандем с общим штоком и другие
Пазы для крепления магнитных датчиков или винтов.
Принадлежности для крепления пневмоцилиндров.
Диаметр поршня 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Скачать технические характеристики (pdf)
| Диаметр штока | 12 16 20 25 | 32 40 | 50 63 | 80 100 |
| Резьба | M5x0.8 | 1/8" | 1/4" | 3/8" |
| Fluid | Compressed air | |||
| Acting | Double acting or single acting | |||
| Давление ном | 1.0 ～ 9 kgf/cm2 | |||
| Давление макс | 9.5 kgf/cm2 | |||
| Материал гильзы | Алюминий | |||
| Magnet | Option | |||
| Темп.окружающей среды | -5°C ~ 60°C | |||
| Скорость | 50~700mm/Sec | |||
| Двойного действ mm/Sec. | 50-500 | 50~300 50-250 | ||
| Одностор.действ. mm/Sec. | 100-500 | - | ||
производитель
SHAKO
Если вы хотите купить компактные пневмоцилиндры , вы можете:
Позвонить:
