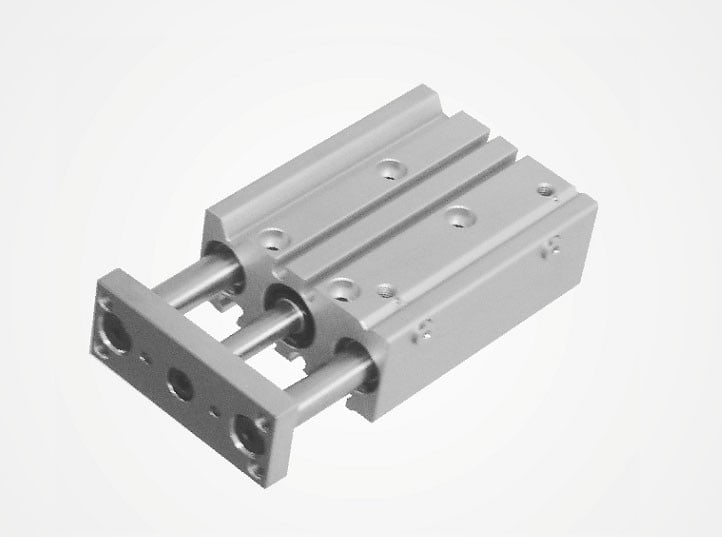

Пневмоцилиндры с направляющими (трехштоковые) TRC
Пневмоцилиндры с направляющими (трехштоковые) TRC имеют компактные размеры и высокую жесткость. Используются в механизмах зажима, перемещения, в качестве управляемых упоров.Диаметр поршня от 12 мм до 32мм
Ход поршня макс 200 мм.
Направляющие двух типов:
- бронзовые втулки для больших поперечных нагрузок.
- линейные подшипники качения для точности и лёгкости хода.
| Диаметр поршня | 012 | 016 | 0 20 | 0 25 | 032 |
| Резьба | M5x0.8 | 1/8" | |||
| Fluid | Сжатый воздух | ||||
| Действие | Двойного действия | ||||
| Диапазон давления | 1 ~ 8 kgf/cm2 | ||||
| Давление макс | 10 kgf/cm2 | ||||
| Материал корпуса | Алюминий | ||||
| Магнит | Встроен | ||||
| регулировка хода | 0~-5mm | ||||
| Температура окр.среды | -5°C ~ 60 °C | ||||
| Скорость поршня мм/сек | 100-500 | ||||
Технические характеристики, размеры - скачать (pdf)
