ПГА поршневые и балонные тип АРХ, АРФ, АПГ-Т

Пневмогидроаккумуляторы производства ОАО «Агрегатный завод» с поршневым разделителем: АРХ (для крепления хомутами, АРФ (фланцевое крепление) и эластичным разделителем — резиновым баллоном —
АПГ-Т.

Газовая камера заряжается техническим азотом 2-го сорта по ГОСТу 9293.

Рабочая жидкость	минеральные масла вязкостью 20…500 сСт
Температура рабочей жидкости	0…60 ºС
Температура окр. Среды	–30 ºС до +60 ºС
Класс чистоты рабочей жидкости	не грубее 14 по ГОСТ 17216

Возможно применять АПГ-Т с водной эмульсией, разрешенной к применению в шахтных условиях при температуре эмульсии +5 ºС до +50 ºС и температуре окружающей среды от +1 ºС до +50 ºС.

Климатическое исполнение:
УХЛ4 - для районов с умеренным и холодным климатом; 04 - для районов с тропическим климатом;
УХЛ5 - для эксплуатации в помещениях с повышенной влажностью. Категория размещения - 4.

Модель	Вместимость л	Давление ном. МПа	Габаритные размеры Ø x L	Резьба	Масса, кг	Разделение сред
АПГ-Т-1/32	1	32	95x387	М22х2	9,2	эластичный разделитель
АПГ-Т-10/32	10	32	195x785	К1¼"	75	эластичный разделитель
АПГ-Т-2,5/32	2,5	32	118x508	К1"	18	эластичный разделитель
АПГ-Т-25/32	25	32	235x1168	М48х2	140	эластичный разделитель
АПГ-Т-6,3/32	6,3	32	195x595	К1¼"	60	эластичный разделитель
АРФ-10/320-01	10	32	235x561	М48х2	95	поршневой разделитель
АРФ-16/320	16	32	208x820	М42х2	84	поршневой разделитель
АРФ-16/320А-01	16	32	235x751	М48х2	113	поршневой разделитель
АРФ-2,5/320	2,5	32	148x425	М27х2	28	поршневой разделитель
АРФ-20/320-01	20	32	235x878	М48х2	122	поршневой разделитель
АРФ-25/320-01	25	32	235x1038	М48х2	139	поршневой разделитель
АРФ-32/320-01	32	32	235x1261	М48х2	159	поршневой разделитель
АРФ-40/160	40	16	316x960	М42х2	183	поршневой разделитель
АРФ-40/320А-01	40	32	235x1515	М48х2	206	поршневой разделитель
АРФ-50/320-01	50	32	235x1833	М48х2	212	поршневой разделитель
АРФ-6,3/320	6,3	32	148x730	М27х2	40	поршневой разделитель
АРХ-0,4/320	0,4	32	78x290	М27х2	5,1	поршневой разделитель
АРХ-1/320	1	32	78x482	М27х2	6,6	поршневой разделитель
АРХ-10/320	10	32	235x546	М48х2	88,5	поршневой разделитель
АРХ-16/320	16	32	208x805	М42х2	84	поршневой разделитель
АРХ-16/320А-01	16	32	235x736	М48х2	105	поршневой разделитель
АРХ-2,5/320	2,5	32	148x410	М27х2	28	поршневой разделитель
АРХ-20/320-01	20	32	235x863	М48х2	117,5	поршневой разделитель
АРХ-25/320-01	25	32	235x1023	М48х2	132	поршневой разделитель
АРХ-32/320-01	32	32	235x1246	М48х2	152	поршневой разделитель
АРХ-40/160	40	16	316x945	М42х2	201	поршневой разделитель
АРХ-40/320А-01	40	32	235x1500	М48х2	176	поршневой разделитель
АРХ-50/320-01	50	32	235x1818	М48х2	205	поршневой разделитель
АРХ-6,3/320	6,3	32	148x715	М27х2	40	поршневой разделитель

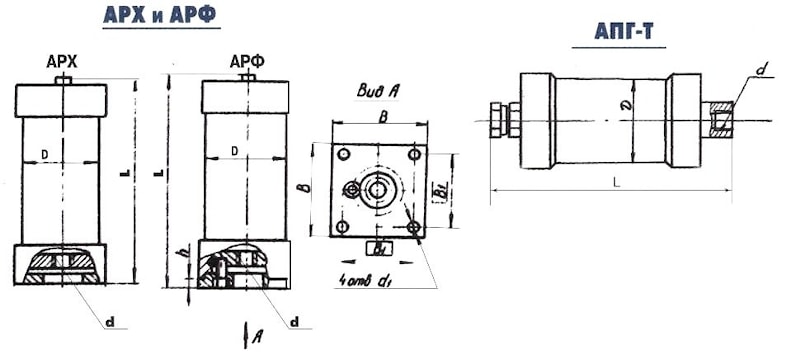

Размеры

Модель	Вместимость дмз	Давление МПа	Габариты DхL	d	В	B1	d1	h	Масса кг
АРХ-0,4/320	0,4	32	73x290	М27х2			-	-	5,1
АРХ-1/320	1	32	78x482	М27х2	-		-	-	6,6
АРХ-2,5/320	2,5		148x410	М27х2		-	-	-	28
АРХ-6,3/320	6,3		148x715	М27х2		-	-	-	40
АРХ-10/320-01	10		235x546	М48х2			-	-	88,5
АРХ-16/320А-01	16		235x736	М48х2			-		105
АРХ-16/320	16		208x805	М42х2	-		-	-	84
АРХ-20/320-01	20		235x863	М48х2	-	-	-	-	117,5
АРХ-25/320-01	25		235x1023	М48х2		-	-	-	132
АРХ-32/320-01	32		235x1246	М48х2			-		152
АРХ-40/160	40	16	316x945	М42х2			-	-	201
АРХ-40/320А-01	40	32	235x1500	М48х2			-	-	176
АРХ-50/320-01	50		235x1818	М48х2		-	-		205
АРФ-2,5/320	2,5		148x425	М27х2	155	135	13	13	28
АРФ-6,3/320	6,3		148x730	М27х2	155	135	13	13	40
АРФ-10/320-01	10		235x561	М48х2	240	205	17	15	95
АРФ-16/320А-01	16	-	235x751	М48х2	240	205	17	15	113
АРФ-16/320	16		208x820	М42х2	217	180	17	17	84
АРФ-20/320-01	20		235x878	М48х2	240	205	17	15	122
АРФ-25/320-01	25		235x1038	М48х2	240	205	17	15	139
АРФ-32/320-01	32	-	235x1261	М48х2	240	205	17	15	159
АРФ-40/320А-01	40	-	235x1515	М48х2	240	205	17	15	183
АРФ-40/160	40	16	316x960	М42х2	321	270	17	15	206
АРФ-50/320-01	50	32	235x1833	М48х2	240	205	17	15	212
АПГ-Т-1/32	1	32	95x387	М22х2	-	-	-	-	9,2
АПГ-Т-2,5/32	2,5	-	118x508	КГ	-		-	-	18
АПГ-Т-6,3/32	6,3	-	195x595	К11/4"	-		-	-	60
АПГ-Т-10/32	10	-	195x785	К1 1/4	-		-	-	75
АПГ-Т-25/32	25	-	235x1168	М48х2	-		-	-	140
