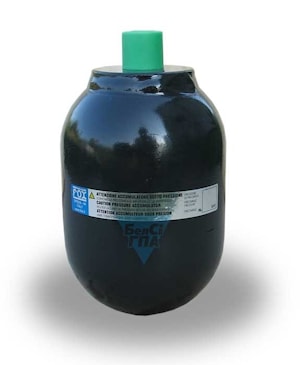

Пневмогидроаккумулятор с мембраной серия H/250

0,15-3,8 литров

250 бар

Пневмогидроаккумуляторы с мембраной серии H - неразборные.
Изготовлены по специальной запатентованной технологии, исключающей сварной шов на масимальном диаметре.
Стандартная диафрагма может использоваться с минеральным маслом и не коррозийной жидкостью.
Доступны также исполнения для температур до -40°С и коррозионных жидкостей.

Технические характеристики:

Максимальное рабочее давление, бар	250/210
Максимальное давление ( при испытании испытании), бар	315
Корпус	сталь, аргонная сварка неразборный
Диапазон рабочих температур	-20°С до +80°С
Совместимость в стандартном исполнении	может эксплуатироваться в системах с минеральными маслами и некоррозионными жидкостями
Установка	вертикальное положение (азотный клапан в верхней части), горизонтальное
Коэффициент сжатия
рекомендованный	Р2/Р0= 2.5
максимальный	Р2/Р0=4
Срок службы	зависит от коэффициента сжатия

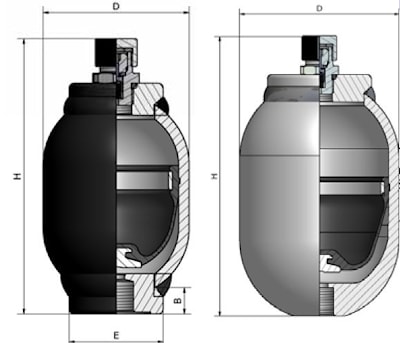

Тип	Макс давление	Объем азота	Макс давл. азота						Присоеди- нение	Макс поток	Масса
	бар	литры	бар	H мм	D мм	Е мм	С мм	В мм		л/мин	кг
H100R	250	0.15	160	142	70	45	23	15	M 18X1.5	40	1.2
H350R	250	0.35	160	205	70	35	23	15	M 18X1.5	35	1.7
H500R	250	0.45	160	167	92	55	23	17	M 18X1.5	50	1.9
H700R	250	0.7	160	220	92	40	23	17	M 18X1.5	40	2.7
H1000R	250	1	160	200	115	60	23	19	M 18X1.5	50	3.5
H1400R	250	1.4	160	270	115	60	23	19	M 18X1.5	40	4.9
H2000R	250	2	160	350	115	60	23	19	M 18X1.5	40	5.8
H4000R	210	3.8	135	320	170	95	23	19	3/4" BSP	80	14

Можно применять для замены пневмогидроаккумуляторов других производителей:
LA 1.1.1.0.R.A
SBO-200-1E1/663U-200AK050
WA.2.1.8.O.R1.A
Пневмогидроаккумулятор ПГА 64020М (колба)
