Пневмогидроаккумулятор балонный серия HTR

0,35-50 литров

250/210/50 бар

Аккумуляторы с эластичным разделителем балонного типа серии HTR имеют разборную конструкцию.

Технические характеристики:

Максимальное рабочее давление, бар	250 / 210 / 150
Максимальное давление ( при испытании), бар	Рмакс.раб х 1,43
Корпус	углеродистая сталь
Диапазон рабочих температур	-20°С до +80°С
Совместимость в стандартном исполнении	может эксплуатироваться в системах с минеральными маслами и некоррозионными жидкостями
Установка	вертикальное положение (азотный клапан в верхней части), горизонтальное
Коэффициент сжатия
рекомендованный	Р2/Р0= 2.5
максимальный	Р2/Р0=4
Срок службы	зависит от коэффициента сжатия

Возможны специальные исполнения:

- покрытие внутри и снаружи эпоксидным составом
- никелирование внутри и снаружи
- материал эластичного разделителя: FPM – EPDM – HYTREL – HNBR и др.
- разделители для работы с температурами более 150°С
- HTR .. LT серия для применения при температуре масла -40°С
- гидравлическое присоединение 1/2" BSP для моделей помеченных (*)

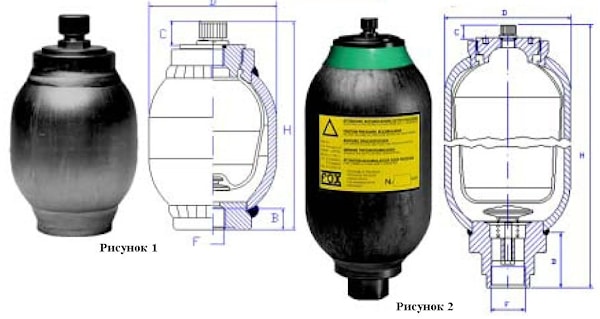

Тип	Макс давление	Объем азота	Макс давление зарядки	H	D	C	B	F	Макс поток	Масса	Рис
	бар	литры	бар	мм	мм	мм	мм	BSP	л/мин	кг	N°
HTR0.35	250	0,35	150	155	93	15	20	M18X1.5	45	3,7	1
HTR0.7	250	0,75	150	220	95	15	20	M18X1.5	40	5,3	1
HTR1.5	250	1,5	150	280	115	15	25	M18X1.5	40	11,5	1
HTR2.5	250	2,5	150	483	115	15	50	3/4"	110	15	2
HTR4.5	210	4,5	150	395	170	15	80	1"1/4	400	24	2
HTR6,5	210	6,5	150	520	170	20	60	1"1/4	350	24	2
HTR10	210	10	150	760	170	15	80	1"1/4	300	31	2
HTR10/2	150	10	100	540	220	15	125	2"	300	33	2
HTR20	150	19,5	100	845	220	15	110	2"	600	59	2
HTR35	150	35	100	1500	220	15	110	2"	540	90	2
HTR50	150	50	100	1990	220	15	110	2"	500	121	2
