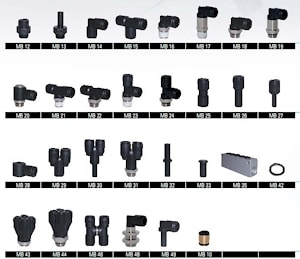

Фитинги цанговые из полимера. Серия МВ.
Быстроразъемные цанговые соединения серии MB сделаны из полимера принадлежащего к ацетал смолам (POM). Технические особенности этого полимера: жесткость, отсутствие коррозии и усталости, геометрическая стабильность.По характеристикам они находятся между пластиковыми и металлическими фитингами.
Для надежного соединения достаточно вставить трубку. Так же легко извлекается после нажатия на бортик. Соединение и разъединение производится одной рукой.
| 1-2 | 3 | 4 | 5 | 6 | 7 |
| корпус | зажимная цанга | кольцо уплотнительное | защитное кольцо | резьбовая часть | уплотне- ние |
| Ацетал (POM) | нерж.сталь AISI 301 | Латунь UNI EN 12164 CW614N | Ацетал (POM) | латунь с никелиевым покрытием | NBR |
| Диаметр трубки | L |
| 4 | 13 |
| 6 | 16,5 |
| 8 | 16,8 |
| 10 | 18,2 |
| 12 | 20,2 |
Технические характеристики:
| Рекомендуемая пневмотрубка | Полиамид PA11, PA12, PA6, полиэтилен PE, полиуретан PU (98 Shore A). |
| Допустимая погрешность диаметра трубки | +/– 0,07 mm свыше Ø 10 mm +/– 0,1 mm свыше Ø 12 mm. |
| Рабочая температура | -20°C ÷ 70°C |
| Рабочее давление (ограничивается давлением трубки) | более 15 бар |
| Вакуум | более 750 мм рт.ст. |
| Применение | сжатый воздух. |
Скачать каталог с размерами (pdf, 1,5mb)
производитель
C.matic
