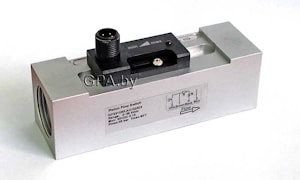

Реле контроля расхода WFS51

Реле контроля расхода WFS51  Реле контроля расхода (реле потока) поршневого типа предназначено для контроля расхода жидкостей и газов. Реле подает электрический сигнал при достижении расхода установленной величины.

Представляет собой регулируемое реле линейного типа с подпружиненным магнитным поршнем и герконовым переключателем.

Особенности

Малый перепад давления, высокая стабильность, не требовательно к чистоте, герметичное разделение электрической части и рабочей среды, наличие шкалы упрощает настройку, наличие LED индикатора.

Применяемость

Для газообразных и жидких сред в промышленности, в холодильном оборудовании и кондиционерах.

Технические параметры

Диапазон настройки:см. таблицу
Допустимое отклонение:±5% от полной шкалы
Запаздывание (гистерезис):зависит от настройки, минимальный 0.5л/мин
Шкала:H2O 20°C калибровка в горизонтальном положении.
Изменение рабочего тела, температуры или положения
влияют на значение настройки
Индикация:постоянный ток: индикация включения, переменный – без индикации.
Переключатель:герконовый, 24Vпостоянный /250V переменный, 100mA
Давление:50bar (алюминий) /100bar (нерж.сталь)
Средний перепад давления :0.3bar при 25 л/min
Температура рабочей среды:макс.-90°C
Класс защиты: IP65 (IP67 по заказу.)
Способ подключения: контакт для разъема M12




Аноди-
рованный алюми-
ний (нерж. сталь)

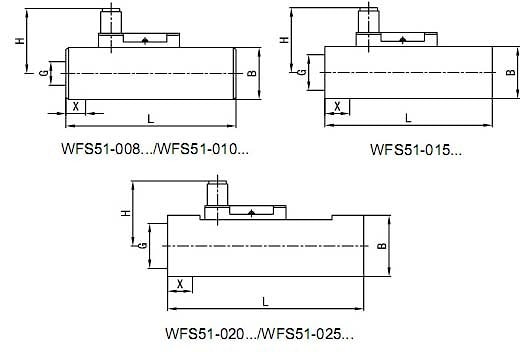

МодельДавл. БарМакс расход L/min(W)Диапазон настройки L/min(W)G mmL mmH mmB mmX mmМасса, кг
WFS51-008L(S)…008…50(100)400.6(0.1)…8(7)G1/4"933630120.22(0.53)
WFS51-010L(S)…008…50(100)400.6(0.1)…8(7)G3/8"933630150.20(0.51)
WFS51-015L(S)…008…50(100)400.6(0.1)…8(7)G1/2"933630150.18(0.48)
WFS51-020L(S)…008…50(100)400.6(0.1)…8(7)G3/4"1053635150.23(0.65)
WFS51-025L(S)…008…50(100)600.6(0.1)…8(7)G1"1053640150.32(0.82)
WFS51-008L(S)…015…50(100)401(0.5)…15(13)G1/4"933630120.22(0.53)
WFS51-010L(S)…015…50(100)401(0.5)…15(13)G3/8"933630150.20(0.51)
WFS51-015L(S)…015…50(100)401(0.5)…15(13)G1/2"933630150.18(0.48)
WFS51-020L(S)…015…50(100)401(0.5)…15(13)G3/4"1053635150.23(0.65)
WFS51-025L(S)…015…50(100)601(0.5)…15(13)G1"1053640150.32(0.82)
WFS51-015L(S)…028…50(100)402(0.8)…28(25)G1/2"933630150.18(0.48)
WFS51-020L(S)…028…50(100)402(0.8)…28(25)G3/4"1053635150.23(0.65)
WFS51-025L(S)…028…50(100)602(0.8)…28(25)G1"1053640150.32(0.82)
WFS51-020L(S)…070…50(100)10027(21)…70(66)G3/4"1053635150.23(0.65)
WFS51-025L(S)…070…50(100)10027(21)…70(66)G1"1053640150.32(0.82)

Варианты монтажа

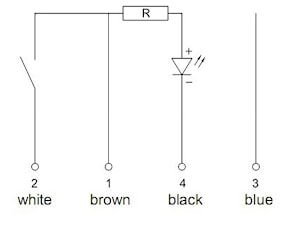

Схема подключения

Расшифровка условного обозначения
WFS51-008BAQ1015D1Спецификация
WFS51-WFS51 реле потока
поршневого типа
008Резьба G1/4
010Резьба G3/8
015Резьба G1/2
020Резьба G3/4
025Резьба G1
BКорпус из латуни с никелированием
LКорпус из анодированного алюминия
PПластиковый корпус
SКорпус из нержавеющей
стали
AВнутренняя резьба
Qразъем M12
Cпрямое соединение
1один выход
2два выхода
008Диапазон настройки: 0.6…8L/min
015Диапазон настройки: 1…15L/min
028Диапазон настройки: 2…28L/min
070Диапазон настройки: 27…70L/min
D1DC12V±20%DC
D2DC24V±20%DC
WAC230V±15%AC


Присоединение (четырехштырьковый разъем)

AA04-PU02FGспецификация
AA04-разъем М12 с проводом
AB04-разъем М12 без провода
PUPUR кабель
022 метра
055 метров
1010 метров
Fразъем "мама"
GВертикальный тип
W90°- тип
