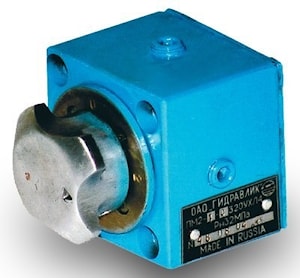

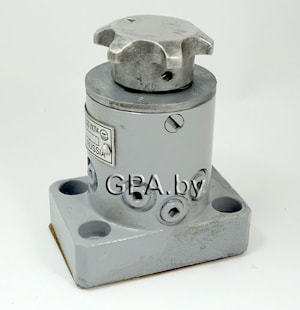

Переключатель манометра ПМ-2, ПМ-6

Переключатель манометра ПМ-2, ПМ-6  Переключатели манометра ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320, ПМ2.2-С320, ПМ6-320, ПМ6-С320 предназначены для применения для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.

Переключатели манометра используются в гидравлических системах измерения и регулирования давления рабочей жидкости (обычно, масла). В машиностроительных отраслях (авто-, тракторостроение) наиболее широко используются ПМ2-320 и ПМ6-320 на номинальное давление в 32 МПа.

Варианты конструктивных исполнений ПМ2, ПМ6
1. По присоединению:
- резьбовое:
ПМ2.1-320 – с креплением на торцевой плоскости;
ПМ2.2-320 – с креплением на боковой плоскости;
ПМ6-320 - с фланцевым креплением;
- стыковое:
ПМ2.1-С320 – с креплением на торцевой плоскости;
ПМ2.2-С320 – с креплением на боковой плоскости;
ПМ6-С320 - с креплением на вертикальной или горизонтальной плоскости;

2. По числу точек замера давления:
ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320,ПМ2.2-С320 – двухточечные;
ПМ6-320, ПМ6-С320 – шеститочечные.

3. Климатическое исполнение:
УХЛ4 – для районов с умеренным климатом;
О.4 – для районов с тропическим климатом.

Переключатели ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320, ПМ2.2-С320, ПМ6-320, ПМ6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70°С и температуре окружающей среды от +1 до 55°С.

Технические характеристики ПМ2, ПМ6:

Марка ПМДавление на входе, номинальное,
МПа
Давление на входе, максимальное,
МПа
Вес,

кг
Габаритные размеры,
мм
ПМ2.1-32032351,3573x60x60
ПМ2.1-С32032351,3573x60x60
ПМ2.2-32032351,3573x60x60
ПМ2.2-С32032351,3573x60x60
ПМ6.32032351,5101x70x70
ПМ6.32032351,5101x70x70

ПМ6-С320



производитель
Гидравлик (г. Грязи)
