Гидрозамок односторонний типа КУ
320 бар, до 1600 л/мин

Гидрозамок односторонний типа КУ   Гидрозамки односторонние типа КУ представляют собой управляемый обратный клапан, который пропускает поток свободно в одном направлении. В обратном направлении гидрозамок запирает поток до тех пор пока не поступит гидравлический сигнал управления.

Гидрозамки по исполнению имеют два варианта: резьбовое и стыковое.

По функциональным признакам различают четыре вида:

1 - с дополнительным разгрузочным клапаном (декомпрессором) и отдельным дренажом системы управления;
2 - без дополнительного разгрузочного клапана и с отдельным дренажом системы управления
3- с дополнительным разгрузочным клапаном и объединённым дренажом системы управления с основной системой;
4 - без дополнительного разгрузочного клапана и объединённым дренажом системы управления с основной системой

Условное графическое обозначение гидрозамка одностороннего

Гидрозамки КУ работают на минеральных маслах с номинальной тонкостью фильтрации 25 мкм, кинематической вязкостью масла от 10 до 400 мм²/с (сСт) при температуре масла от 10 до 70ºС и при температуре окружающей среды от 1 до 55ºС.

Структура условного обозначения гидрозамка одностороннего, тип КУ

Конструкция гидрозамка одностороннего типа КУ

Конструкция гидрозамка исполнения 2КУ отличается от исполнения 1КУ отсутствием разгрузочного клапана 3.
В гидрозамках исполнений ЗКУ и 4КУ, которые аналогичны по конструкции гидрозамкам исполнений 1КУ и 2КУ, внешний канал отвода утечек (Тх) отсутствует; штоковая полость цилиндра управления объединена с основной системой (с каналом А).
Четко разграничить область применения исполнений гидрозамков не представляется возможным. Определяющими в выборе исполнений являются параметры гидросистемы: давление, предварительно сжатый объем, необходимое время включения. Наличие разгрузочного клапана (декомпрессора) в гидрозамках типов 1КУ и ЗКУ позволяет более плавно разгружать гидросистему и пользоваться для этой цели низким давлением управления.
Если быстрая разгрузка системы не ухудшает работу гидравлической машины (или является необходимой), причем установка специальной насосной станции низкого давления для управления клапаном является нежелательной, то можно применять гидрозамки типов 2КУ и 4КУ.
Если в линии А (при движении рабочей жидкости через принудительно открытый запорный элемент) предполагается отсутствие какого бы то ни было подпора (давление в этой линии отсутствует или близко к нулю), то в этом случае предпочтительно применять гидрозамки типов ЗКУ и 4КУ, поскольку они (в отличие от гидрозамков типов 1КУ и 2КУ, которые также могут быть использованы в этом случае) не требуют присоединения к ним отдельного трубопровода для отвода утечек из штоковой полости цилиндра управления.
Если вследствие работы дроссельных или других устройств линия А находится под давлением, которое превышает давление управления или достигает величины, близкой к рабочему давлению, необходимо -применять гидрозамки только типов 1КУ и 2КУ.
В тех случаях, когда по гидросхеме требуется возврат клапана и поршня управления в исходное (закрытое) положение только усилием пружины клапана, противодавление в линии управления должно быть равно нулю.

Основные параметры и технические данные гидрозамка одностороннего типа КУ:

МаркаУсловный проходДавление
нагнетания,
ном, МПа
Давление
нагнетания,
макс, МПа
Расход,
л/мин
ВесРазмеры
М-2КУ 12/320123235402,6120x85x42
М-ЗКУ12/320123235402,6120x85x42
М-4КУ12/320123235402,6120x85x42
Т-1КУ12/320123235402,6120x85x42
Т-2КУ12/320123235402,6120x85x42
Т-ЗКУ12/320123235402,6120x85x42
Т-4КУ12/320123235402,6120x85x42
М-1КУ 20/3202032351008,9190x124x75
М-2КУ 20/3202032351008,9190x124x75
М-ЗКУ 20/3202032351003,9140x100x57
М-4КУ 20/3202032351003,9140x100x57
Т-1КУ 20/3202032351008,9190x124x75
Т-2КУ20/3202032351008,9190x124x75
Т-ЗКУ 20/3202032351003,9140x100x57
Т-4КУ 20/3202032351003,9140x100x57
М-1КУ 32/3203232352508,4190x124x75
М-2КУ 32/3203232352508,4190x124x75
М-ЗКУ 32/3203232352508,4 180x124x75
М-4КУ 32/3203232352508,4 180x124x75
Т-1 КУ 32/3203232352508,4190x124x75
Т-2КУ 32/3203232352508,4190x124x75
Т-ЗКУ 32/3203232352508,4 180x124x75
Т-4КУ 32/3203232352508,4 180x124x75
Ф1КУ 50/3150323563038.5270x136x285
ФЗКУ 50/3350323563038.5270x136x285
Ф1КУ80/32803235160099357x182x275
ФЗКУ80/32803235160099357x182x275

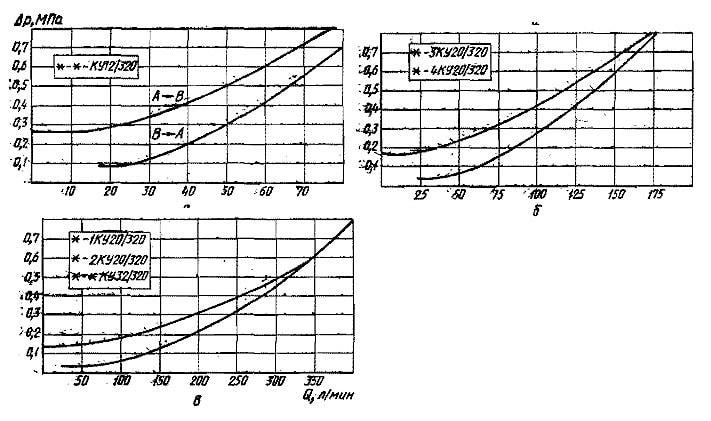

Зависимость перепада давленая от расхода:

а —-для гидрозамков с условным .проходом 12-мм; б — Для гидрозамков 3КУ и 4КУ с условным .проходом 20 мм; в — для глдрозамков 4КУ и 2КУ с условным проходом 20 и 32 мм

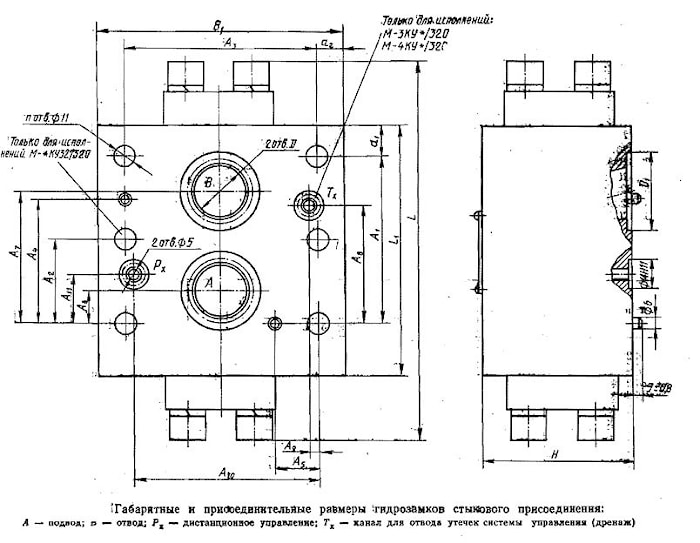

Размеры гидрозамков односторонних стыкового монтажа:

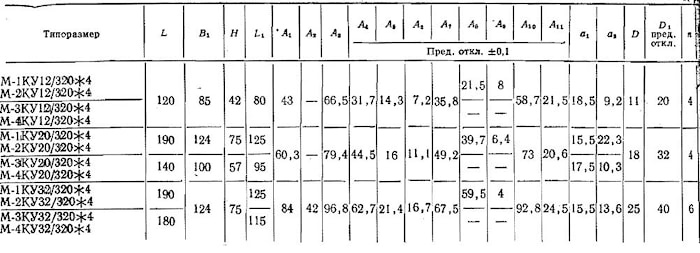

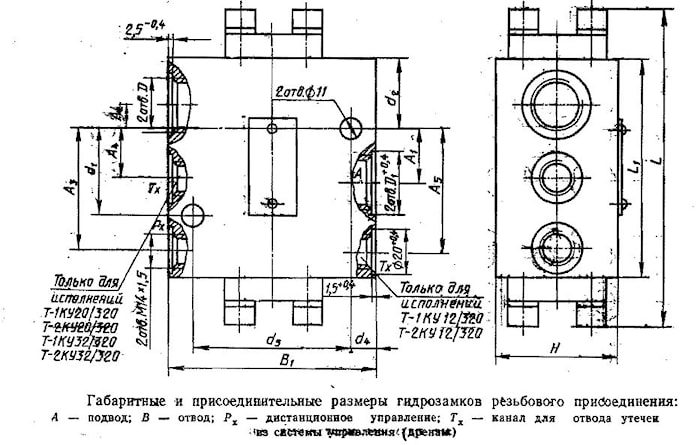

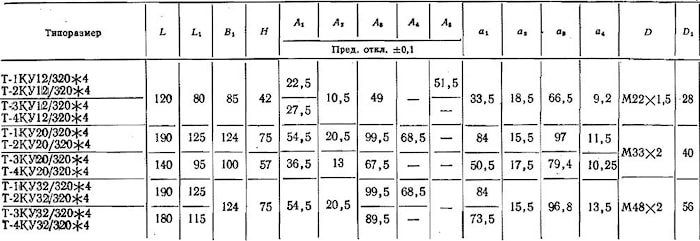

Размеры гидрозамков односторонних трубного монтажа:



Смотри также гидрозамки односторонние типа BSV
