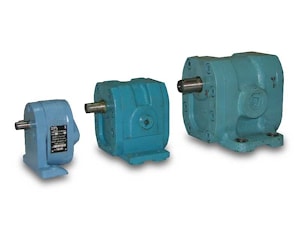

Насосы шестеренные Г11-1, Г11-2

25 бар, 3 - 100 см3

Область применения

Насосы (агрегаты) применяются в технологическом оборудовании

· для обеспечения смазки трущихся деталей и узлов;

· для перекачивания жидкостей;

· для создания рабочего давления в гидравлических системах.

Насосы(агрегаты) по величине давления на выходе делятся на две группы:

насосы (агрегаты) первой группы обеспечивают давление на выходе до 0,5 МПа;

насосы (агрегаты) второй группы до 2,5 МПа.

Насосы (агрегаты) устанавливают на жестком основании, исключающем вибрации. Насосные агрегаты ВГ11-11(А), ДВГ11-11(А) могут использоваться с погружением насоса в жидкость.

Насосы (агрегаты) Г11 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 об/мин до 1800 об/мин). Поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи насоса в определенных пределах.

По согласованию с потребителем допускается поставка насосов с комплектом деталей для агрегатов, но без электродвигателя. Виды таких комплектов указаны в структуре условного обозначения.

Структура условного обозначения насосов (агрегатов)

ХХХХХ	-	ХХХ	ХХХ
			Климатическое исполнение и категория размещения по ГОСТ15150-69 Буквенная часть обозначает климатическую зону для использования насоса (агрегата): У - умеренный климат; ХЛ - холодный климат; Т - тропический климат.
		Группа и типоразмер насоса (насосного агрегата) Обозначение может иметь от двух до четырех разрядов: Цифра в первом разряде обозначает группу насоса: 1 – первая группа; 2 – вторая группа. Цифра во втором разряде может быть от 1 до 5 и обозначает типоразмер насоса. Насосы первой группы изготовляются только в типоразмере «1». Наличие буквы в третьем разряде обозначает исполнение с насоса с уменьшенной номинальной подачей: А – уменьшенная номинальная подача; Б – уменьшенная до 3 л/мин подача (только для насосов первой группы). Наличие буквы в четвертом разряде обозначает специальное исполнение с насоса: Л – левое вращение приводного вала; Р – возможность реверсивного вращения вала; Х – специальное уплотнение приводного вала. Возможность выдерживания насосом повышенного давления на входном патрубке (только для насосов типоразмера «5»).
Исполнение насоса (агрегата) по креплению Обозначение может иметь от трех до пяти разрядов: Г11 - насос с креплением на лапах; АГ11 - насос с фланцевым креплением; БГ11 - агрегат с муфтой и электродвигателем, имеющим лапы (для насосов второй группы – агрегат с электродвигателем, установленным на плите); ДБГ11 - то же, что и БГ11, но без электродвигателя; ВГ11 - агрегат с муфтой и электродвигателем с фланцевым креплением; ДВГ11- то же, что и ВГ11, но без электродвигателя. Примечание - Исполнения АГ11, ВГ11 и ДВГ11 используются только для насосов первой группы.

Технические характеристики

Рекомендуемой рабочей жидкостью является минеральное масло вязкостью 17…23 мм²/с (сСт) при температуре 323 К (50ºС).

Чистота рабочей жидкости – не грубее 13 класса по ГОСТ 17216.

Насосы (агрегаты) следует применять в системах, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

Направление вращения вала насоса (агрегата) – правое.

Допускается изготовлять насосы (агрегаты) с левым направлением вращения вала по требованию потребителя.

Осевые и радиальные нагрузки на выходной конец вала не допускаются.

Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении.

Привод насосов осуществляют через упругую муфту (комплектуют по заказу).

Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30´.

Насосы (агрегаты) обеспечивают самозаполнение подводящего трубопровода маслом вязкостью 380…400 мм²/с (сСт) при минимально возможном давлении на выходе из насоса (агрегата).

Материал проточной части:

- корпус- чугун;

- крышка - алюминиевый сплав;

- шестерни - хромистая сталь.

Уплотнение вала - манжетное.

Патрубки с конической резьбой: входной К3/4", напорный К1/2".

Каталог, размеры
