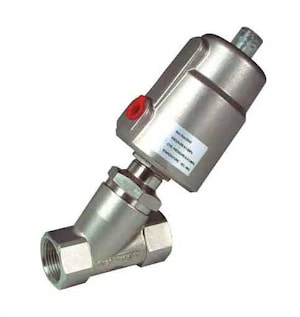

Наклонный клапан из нержавеющей стали с пневмоуправлением
Наклонный клапан из нержавеющей Нормально закрытый/открытый
Клапан с защитой от гидравлического удара.
| Размер | DN10-DN50 |
| Резьбовой тип | DN10-DN50 |
| Сварной тип | DIN11850.2 DIN11850.3 ISO2037 |

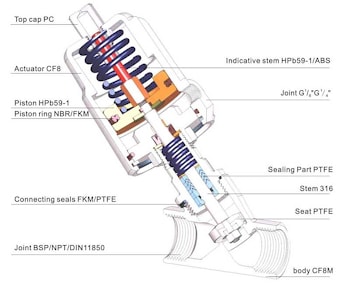

| Материал корпус клапана | CF8M |
| Материал корпуса механизма | CF8 |
| Уплотнение седла | PTFE: |
| Уплотнение штока | PTFE/FKM |
| Уплотнение поршня | FKM/NBR |
| Рабочая среда | Вода, жидкость, нейтральный газ, водный пар, незначительно едкие газы и жидкости. |
| Температурный диапазон | PTFE:-10°C +180°C |
| Окружающая температура | -10°C +60°C |
| Вязкость | менее 600mm2/s. |
| Установка | Любое положение |
| Управляющая среда | Воздух или нейтральный газ, |
| Управляющее давление | 0.3-1 MПа |
Условное обозначение
| R | JQ | 22 | S | 63 | 40 | S |
| производитель RFS | Угловой седельный клапан | двухлинейный двухпозиц. | Материал актуатора S нерж.сталь без обозначения аллюминий P пластик | Диаметр поршня актуатора 49 50 63 80 80 | Присоединительный размер 10 15 25 32 40 50 65 | S одностороннего действия D двухстороннего действия К нормально открытый |

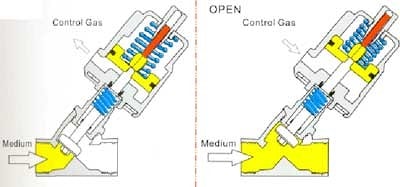

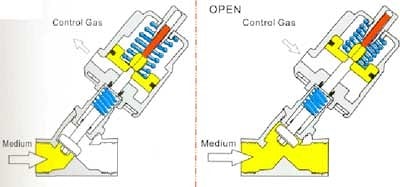

Стандартное исполнение наклонного клапана:
С одинарным и двойным пневмоуправлением и пружинным возвратом
Поток под диском (направление потока не совпадает с направлением управления)
Нормально закрытый
Технические характеристики
| Модель | Ном. давление | Усл. проход (mm) | Диаметр поршня (mm) | Kv расход (m3/ч) | 180°C Макс. Давл. | Одностороннего действия норм.закрытый Мпа | Одностороннего действия норм.закрытый Мпа | Двухстороннего действия, Мпа | |||
| ном. давл. | Давл. упр. | ном. давл. | Давл. упр. | ном. давл. | Давл. упр. | ||||||
| RJQ22S40-10 | 1.6MPa | 13 | 40 | 3.7 | 1.6MPa | 0-1.6 | >0.4 | >0.4 | 0-0.2 | ||
| RJQ22S50-10 | 13 | 50 | 3.7 | 0-1.6 | >0.3 | 0-1.6 | 0.3 | > 0.3 | 0-0.1 | ||
| RJQ22S40-15 | 13 | 40 | 4.2 | 0-1.6 | >0.4 | >0.4 | 0-0.2 | ||||
| RJQ22S50-15 | 13 | 50 | 4.2 | 0-1.6 | >0.3 | 0-1.6 | 0.3 | >0.4 | 0-0.1 | ||
| RJQ22S50-20 | 18 | 50 | 9.0 | 0-1.6 | 0.3-0.4 | 0-1.6 | 0.3 | 0.3-0.4 | 0-0.2 | ||
| RJQ22S50-25 | 22 | 50 | 18.5 | 0-1.6 | 0.3-0.55 | 0.3-0.55 | 0-0.35 | ||||
| RJQ22S63-25 | 22 | 63 | 18.5 | 0-1.6 | 0.3-0.35 | 0-1.6 | 0.35 | 0.3-0.35 | 0-0.2 | ||
| RJQ22S63-32 | 31 | 63 | 36.5 | 0-1.6 | 0.3-0.5 | 0-1.4 | 0.4 | 0.3-0.5 | 0-0.4 | ||
| RJQ22S63-40 | 35 | 63 | 42 | 0-1.6 | 0.3-0.6 | 0-1.4 | 0.4 | 0.3-0.6 | 0-0.5 | ||
| RJQ22S63-50 | 45 | 63 | 54.6 | 0-1.0 | 0.3-0.65 | 0-1.6 | 0.4 | 0.3-0.65 | 0-0.8 | ||
| RJQ22S80-50 | 45 | 80 | 54.6 | 0-1.6 | 0.3-0.65 | 0-1.2 | 0.4 | 0.3-0.65 | 0-0.5 | ||
| RJQ22S100-65 | 58 | 100 | 90 | 0-1.6 | 0.3-0.65 | 0-1.2 | 0.4 | 0.3-0.65 | 0-0.4 | ||

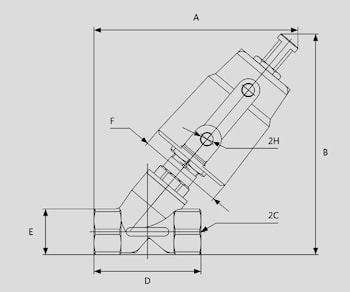

Габаритные и присоединительные размеры наклонных клапанов.
| Модель | Диаметр актуатора | A | B | C | D | E | F | H |
| RJQ22S40-10 | 40mm | 127.5 | 136 | G3/8" | 68.5 | 27 | 50 | G1/8" |
| RJQ22S50-10 | 50mm | 140 | 150 | G3/8" | 68.5 | 27 | 60.5 | G1/8" |
| RJQ22S40-15 | 40mm | 127.5 | 136 | G1/2" | 68.5 | 27 | 50 | G1/8" |
| RJQ22S50-15 | 50mm | 140 | 150 | G1/2" | 68.5 | 27 | 60.5 | G1/8" |
| RJQ22S50-20 | 50mm | 143 | 155 | G3/4" | 75 | 32 | 60.5 | G1/8" |
| RJQ22S50-25 | 50mm | 163.5 | 176 | G1 | 90 | 39 | 60.5 | G1/8" |
| RJQ22S63-25 | 63mm | 174.5 | 189.5 | G1 | 90 | 39 | 77 | G1/8" |
| RJQ22S63-32 | 63mm | 190.5 | 207.5 | G1-1/4" | 117 | 50 | 77 | G1/8" |
| RJQ22S63-40 | 63mm | 190.5 | 207.5 | G1-1/2" | 117 | 55 | 77 | G1/8" |
| RJQ22S63-50 | 63mm | 219.5 | 232.5 | G2" | 145 | 70 | 77 | G1-1/4" |
| RJQ22S80-50 | 80mm | 233 | 253 | G2" | 145 | 70 | 98 | G1-1/4" |
| RJQ22S100-65 | 100mm | 270 | 290.5 | G2-1/2" | 170 | 85 | 116 | G1-1/4" |
