Регулируемый радиально-поршневой насос 50НРР.. Д1
Радиально-поршневой насос регулируемого типа с регулятором мощности НАД1 обеспечивает работу в режиме постоянной мощности. Установка подачи автоматическая в зависимости от рабочего давления на выходе из насоса.
Принцип работы регулятора мощности
Регулятор мощности НАД1 предназначен для автоматического изменения подачи в зависимости от давления масла на выхожде из насоса.
Нулевая подача поршневого насоса: при неработающем насосе полость под плунжером-35 без давления, пружина-34 прижимает стакан-29 к крышке-36. Тяга распределительной втулки через шарик упирается в заглушку-30.
При работающем без нагрузки насосе масло от шестеренного насоса под давлением управления по каналам в корпусе-33 и крышке-36 поступает в механизм настройки и через жиклер-3 поступает в полость плунжера-35, перемещает его и тягу распределительной втулки в сторону насоса, переводя поршневой насос на максимальную подачу.
При повышении давления масла в линии нагнетания поршневого насоса увеличивается усилие на плунжер-5, которое, преодолев сопротивление пружин 7 и 8, перемещает упор-6 с запрессованным в нем упором-22, ослабляя пружину-23. Клапан-25 под действием давления в полости под плунжером-35 приоткрывается, давление в этой полости уменьшается, и пружина-34 перемещает стакан-29 и тягу распределительной втулки на уменьшение подачи поршневого насоса.

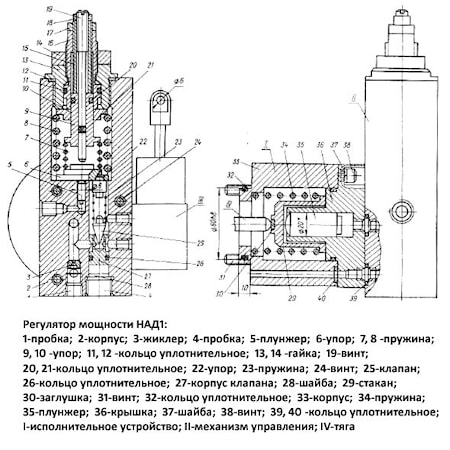

Устройство регулятора мощности
Регулятор мощности состоит из исполнительного устройства и механизма настройки, может применяться совместно с механизмом управления.
Исполнительное устройство состоит тз корпуса-33, прикрепленного к фланцу насоса четырьмя винтами-31, пружины-34, стакана-29 с загулшкой-30, плунжера-3
5 и крышки-36 (крепится к корпусу тремя винтами-38).
Механизм настройки крепится к исполнительному устройству тремя винтами-24, состоит из корпуса-2, корпуса 27 клапана, клапана-25, пружин 7, 8, 23, упоров 6, 9, 10, 22, винтов 15,16, 19, гаек 13, 14, 17, 18, плунжера 5, жиклера 3, пробок 1, 4, шайбы-28.
Механизм настройки регулятора может быть установлен дистанционно. Для этого необходимо соответствующие каналы в исполнительном устройстве и механизме настройки соединить трубопроводами, при этом сливное отверстие в исполнительном устройстве заглушить пробкой К1/4”, а сливное отверстие в механизме настройки соединить с баком.
Механизм управления крепится двумя винтами на боковую поверхность механизма настройки. Если механизм управления не устанавливать, то на боковой поверхности механизма настройки необходимо заглушить два отверстия пробками К1/8”.
Параметры регулирования:
- допустимое число срабатываний в минуту 40;
- точность установки заданного режима регулирования ±10%;
- точность поддержания установленного значения мощности ±15%;
- допустимая скорость изменения давления на выходе из насоса не более 350 Мпа.
Настройка регулятора мощности (осуществляется при включенном в сеть электродвигателя киловаттметре):
1. проверка подачи поршневого насоса: при завернутом до упора-6 винте-19 сравнивается значение величины подачи поршневого насоса. Если подача меньше величины, указанной в технических характеристиках радиально-поршневого насоса, необходимо вывернуть пробку-4, подложить шайбу-28 и снова завернуть пробку-4. Так осуществляется проверка настройки пружины-23.
2. Настройка на заданный режим пружины-8: ослабить винты 15 и 19, винт-16 завернуть полностью. Плавно увеличивать давление на выходе из насоса до тех пор, пока показания киловаттметра будут соответствовать заданной мощности настройки. Плавно отворачивать винт-16 до тех пор, пока показания киловаттметра не начнут падать. Винт-16 законтрить гайкой-14.
3. Настройка пружины-7: увеличивая давление на выходе из насоса, проверить показания киловаттметра. Если мощность уменьшается, завернуть винт-15 (при возрастании мощности – отвернуть). При этом винт-19 должен быть ослаблен.
Настройка регулятора на мощность менее 0,22 от номинальной нецелесообразна, так как ухудшается точность настройки.
Технические характеристики насосов 50НРР... Д1
Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 250 и 500 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса стоит буква "К".
Принцип работы регулятора мощности
Регулятор мощности НАД1 предназначен для автоматического изменения подачи в зависимости от давления масла на выхожде из насоса.
Нулевая подача поршневого насоса: при неработающем насосе полость под плунжером-35 без давления, пружина-34 прижимает стакан-29 к крышке-36. Тяга распределительной втулки через шарик упирается в заглушку-30.
При работающем без нагрузки насосе масло от шестеренного насоса под давлением управления по каналам в корпусе-33 и крышке-36 поступает в механизм настройки и через жиклер-3 поступает в полость плунжера-35, перемещает его и тягу распределительной втулки в сторону насоса, переводя поршневой насос на максимальную подачу.
При повышении давления масла в линии нагнетания поршневого насоса увеличивается усилие на плунжер-5, которое, преодолев сопротивление пружин 7 и 8, перемещает упор-6 с запрессованным в нем упором-22, ослабляя пружину-23. Клапан-25 под действием давления в полости под плунжером-35 приоткрывается, давление в этой полости уменьшается, и пружина-34 перемещает стакан-29 и тягу распределительной втулки на уменьшение подачи поршневого насоса.
Устройство регулятора мощности
Регулятор мощности состоит из исполнительного устройства и механизма настройки, может применяться совместно с механизмом управления.
Исполнительное устройство состоит тз корпуса-33, прикрепленного к фланцу насоса четырьмя винтами-31, пружины-34, стакана-29 с загулшкой-30, плунжера-3
5 и крышки-36 (крепится к корпусу тремя винтами-38).
Механизм настройки крепится к исполнительному устройству тремя винтами-24, состоит из корпуса-2, корпуса 27 клапана, клапана-25, пружин 7, 8, 23, упоров 6, 9, 10, 22, винтов 15,16, 19, гаек 13, 14, 17, 18, плунжера 5, жиклера 3, пробок 1, 4, шайбы-28.
Механизм настройки регулятора может быть установлен дистанционно. Для этого необходимо соответствующие каналы в исполнительном устройстве и механизме настройки соединить трубопроводами, при этом сливное отверстие в исполнительном устройстве заглушить пробкой К1/4”, а сливное отверстие в механизме настройки соединить с баком.
Механизм управления крепится двумя винтами на боковую поверхность механизма настройки. Если механизм управления не устанавливать, то на боковой поверхности механизма настройки необходимо заглушить два отверстия пробками К1/8”.
Параметры регулирования:
- допустимое число срабатываний в минуту 40;
- точность установки заданного режима регулирования ±10%;
- точность поддержания установленного значения мощности ±15%;
- допустимая скорость изменения давления на выходе из насоса не более 350 Мпа.
Настройка регулятора мощности (осуществляется при включенном в сеть электродвигателя киловаттметре):
1. проверка подачи поршневого насоса: при завернутом до упора-6 винте-19 сравнивается значение величины подачи поршневого насоса. Если подача меньше величины, указанной в технических характеристиках радиально-поршневого насоса, необходимо вывернуть пробку-4, подложить шайбу-28 и снова завернуть пробку-4. Так осуществляется проверка настройки пружины-23.
2. Настройка на заданный режим пружины-8: ослабить винты 15 и 19, винт-16 завернуть полностью. Плавно увеличивать давление на выходе из насоса до тех пор, пока показания киловаттметра будут соответствовать заданной мощности настройки. Плавно отворачивать винт-16 до тех пор, пока показания киловаттметра не начнут падать. Винт-16 законтрить гайкой-14.
3. Настройка пружины-7: увеличивая давление на выходе из насоса, проверить показания киловаттметра. Если мощность уменьшается, завернуть винт-15 (при возрастании мощности – отвернуть). При этом винт-19 должен быть ослаблен.
Настройка регулятора на мощность менее 0,22 от номинальной нецелесообразна, так как ухудшается точность настройки.
Технические характеристики насосов 50НРР... Д1
| Наименование насоса по ТУ | Подача (расход) | Давление | Частота вращения | Мощность | Длина | Ширина | Высота | Масса |
| л/мин | МПА | сˉ¹ | КВт | мм | мм | мм | кг | |
| 50НРР125Д1 | 159 | 50 | 25 | 143 | 764 | 380 | 458 | 223 |
| 50НРР250Д1К | 211 | 50 | 16,6 | 190 | 894 | 445 | 530 | 383 |
| 50НРР500Д1К | 423 | 50 | 16,6 | 380 | 980 | 500 | 592 | 5283 |
Базовое исполнение насосов - фланцевое. Насосы с рабочим объемом 250 и 500 см³ могут быть изготовлены с креплением на лапах, в этом случае в обозначении насоса стоит буква "К".
