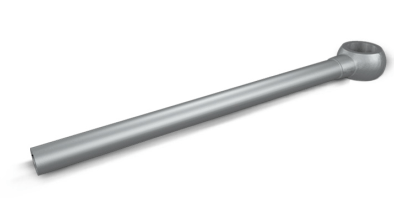

Фитинги для прямого монтажа клапанов на гидроцилиндры
Фитинги с 12 и 15 мм трубкой под болт банджо для крепления клапанов DIN2353 напрямую на цилиндр. Позволяют регулировать соединение на 360° материал оцинкованная сталь
Рабочее давление: 350 Bar ( 12L)- 280 Bar ( 15L)
Максимальное давление: 1000 Bar ( 12L)- 780 Bar (15L)
| КОД | ТИП | L | ØC | ØV | H | Масса |
| mm | mm | mm | mm | Kg. | ||
| R1150 | OC 1/4" | 38 | 13,3 | 12 | 14,5 | 0,036 |
| R1160 | OC 3/8" | 40 | 17 | 12 | 17 | 0,044 |
| R1170 | OC 1/2" | 44 | 21,2 | 15 | 22 | 0,088 |
| R1190 | OC 18 | 42 | 18,3 | 12 | 20 | 0,066 |

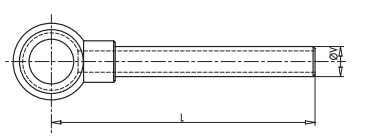

| КОД | ТИП | L | ØC | ØV | H | Масса |
| mm | mm | mm | mm | Kg. | ||
| R1200 | OM 1/4" | 112 | 13,3 | 12 | 14,5 | 0,072 |
| R1210 | OM 3/8" | 106 | 17 | 12 | 17 | 0,072 |
| R1220 | OM 1/2" | 109 | 21,2 | 15 | 22 | 0,126 |
| R1230 | OM 18 | 107 | 18,3 | 12 | 20 | 0,094 |

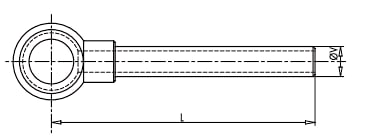

| КОД | ТИП | L | ØC | ØV | H | Масса |
| mm | mm | mm | mm | Kg. | ||
| R1240 | OL 1/4" | 205 | 13,3 | 12 | 14,5 | 0,106 |
| R1250 | OL 3/8" | 199 | 17 | 12 | 17 | 0,110 |
| R1260 | OL 1/2" | 202 | 21,2 | 15 | 22 | 0,176 |
| R1270 | OL 18 | 200 | 18,3 | 12 | 20 | 0,134 |

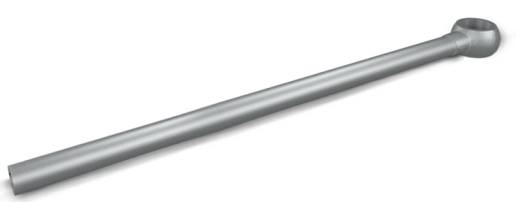

| КОД | ТИП | L | ØC | ØV | H | Масса |
| mm | mm | mm | mm | Kg. | ||
| R1241 | OXL 300 1/4" | 305 | 13,3 | 12 | 14,5 | 0,15 |
| R1271 | OXL 300 3/8" | 300 | 17 | 12 | 17 | 0,15 |
| R1242 | OXL400 1/4" | 405 | 13,3 | 12 | 14,5 | 0,19 |
| R1272 | OXL 400 3/8" | 400 | 17 | 12 | 17 | 0,18 |
| R1243 | OXL500 1/4" | 505 | 13,3 | 12 | 14,5 | 0,23 |
| R1273 | OXL 500 3/8" | 500 | 17 | 12 | 17 | 0,22 |
| Код | Тип | V | L | ØC | Масса |
| трубная коническая | mm | mm | Kg. | ||
| R1320 | OCN 1/4" | G 1/4" | 14 | 13,3 | 0,03 |
| R1330 | OCN 3/8" | G 3/8" | 16 | 17 | 0,04 |
| R1340 | OCN 1/2" | G 1/2" | 21 | 21,2 | 0,10 |

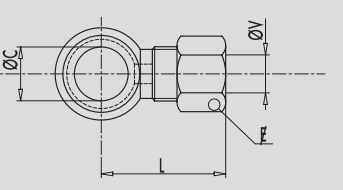

| КОД | ТИП | ØC | ØV | L | E | Масса |
| mm | mm | mm | mm | Kg. | ||
| R1280 | ODO 1/4" X 12L | 13,3 | 12 | 43,5 | 22 | 0,07 |
| R1290 | ODO 3/8" X 12L | 17 | 12 | 38,5 | 22 | 0,07 |
| R1300 | ODO 1/2" X 15L | 21,2 | 15 | 44,5 | 27 | 0,14 |
| R1310 | ODO 18" X 12L | 18,3 | 12 | 41 | 22 | 0,09 |
Если вы хотите купить фитинги для прямого монтажа клапанов на гидроцилиндры , вы можете:
Позвонить:
