Гидромотор планетарно-роторный без вала (гидровращатель) тип РПГ
2 000-10 000 см3, до 14 000 Нм, 2-20 об/мин



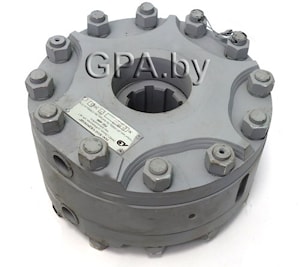

Гидромотор планетарно-роторный без вала (гидровращатель) тип РПГ
Гидромотор планетарно-роторный без вала предназначен для привода высокомоментных низкооборотных рабочих органов сельскохозяйственных, лесозаготовительных и других машин и механизмов.
Гидродвигатели работают на моторных маслах та минеральных маслах с классом чистоты не менее 16 по ГОСТ 17216-71, тонкость фильтрации не более 63 мкм по ГОСТ 14066-68, содержание воды в масле не более 1% (М-8Г2, М-8В2, М-10Г2,М-10В2 по ГОСТ 8581-78).Допускается работа на других маслах с аналогичной вязкостью.

Температура рабочей жидкости - от 15 до 70 °С.

Суммарное время работы гидромотора при максимальных значени­ях давления и частоты вращения должно быть не более 5% от общего времени работы, при этом температура рабочей жидкости не должна быть выше 70° С.

Климатическое исполнение гидровращателя У1 по ГОСТ 15150-69. Номинальные значения температуры воздуха при эксплуатации от - 40°С до + 40°С.

Технические характеристики гидровращателей:

Наименование параметровЗначение для гидродвигателей РПГ
2000250032004000500063007000800010000
1 Номинальный рабочий объем, см32000250032004000500063007000800010000
2 Частота вращения, об/мин:
2.1 Номинальная1512108654,543
2.2 Максимальная2020201616101088
2.3 Минимальная2221,51,5110,50,5
3 Номинальный расход раб. жидкости,дм30,80,80,80,80,80,80,80,80,8
4 Давление на выходе, МПа:
4.1 Максимальное555555555
5 Давление на входе, МПа:
5.1 Маскимальное151515151515151515
5.2 Номинальное101010101010101010
6. Максимальный перепад давлений, МПа101010101010101010
7 Гидромеханический КПД, не менее0,70,70,70,70,70,70,70,70,7
8 Общий КПД, не менее0,550,550,550,550,550,550,550,550,55
9 Номинальный крутящий момент, не менее, Нм28033508420452537007840893391051514014
10 Номинальная мощность, не менее, кВт4,34,34,34,34,34,34,34,34,3
11 Масса, не более, кг29,631,134,137,643,146,651,753,166,4
12 Момент инерции вращающихся масс, кг м20,0300,0370,0480,0590,0670,090,1040,1170,146

Размеры гидромотров типа РПГ



Обозначение Размеры, мм
В В1 LI L1
РПГ-2000 26,5 . 92,5 127 20 142
РПГ-2500 32 98 132 25 148
РПГ-3200 44,5 110,5 145 35 157
РПГ-4000 51 117 151 45 167
РГТГ-5000 61 127 161 55 177
РПГ-6300 77,5 143,5 179 66 194
РПГ-7000 85,5 151,5 186 80 202
РПГ-8000 97 163 197 85 213
РПГ-10000 120 186 220 109 236

Устройство и принцип работы.
Гидродвигатель РПГ - реверсивная гидромашина планетарного типа с торцевым распределением рабочей жидкости.

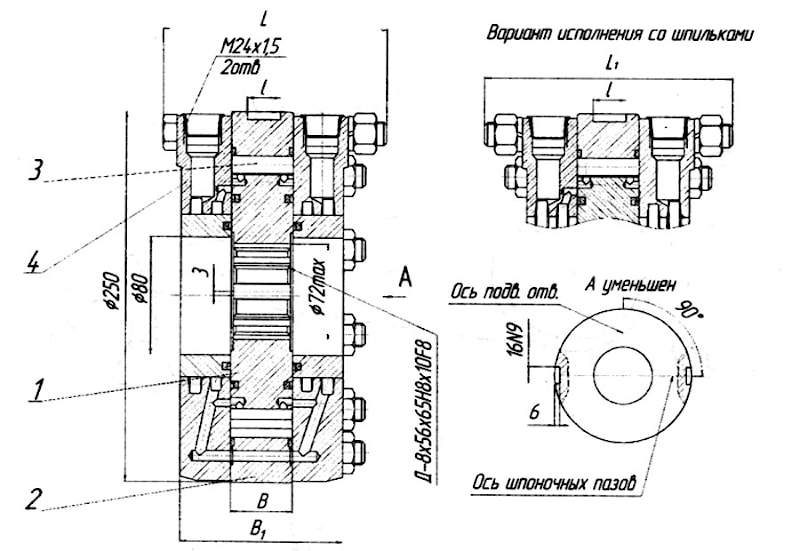

Рабочий орган гидродвигателя (рис.1) состоит из двадцатипя­тизубой шестерни поз.1, направляющей поз.2, в которой установлены 26 цилиндрических ролика поз.З, выполняющих функцию внутренних зубьев. Указанные детали расположены между двумя крышками поз.4, играющими роль распределителей.
Рабочая жидкость под давлением поступает в одну из крышек. Через перепускные каналы в направляющей поз.2 она одновременно поступает в кольцевую канавку другой крышки и, через систему рас­пределительных отверстий крышек и шестерни поз.1, заполняет, рас­ширяющиеся в данный момент, камеры переменного объема, принуж­дая шестерню обкатываться по направляющей. Из камер, где объем в это время сокращается, отработанная жидкость вытесняется зубьями шестерни и по распределительным каналам отводится через вторую крышку в сливную магистраль.

Порядок установки и требования к монтажу.

Перед установкой гидромотора необходимо удалить пробки из резьбовых отверстий крышек.

При монтаже гидродвигателя необходимо убедиться в присоедине­нии нагнетательной гидролинии к отверстию крышки, соответствую­щему заданному направлению вращения. Подводные трубопроводы должны иметь условный проход не ниже Ду-16мм.

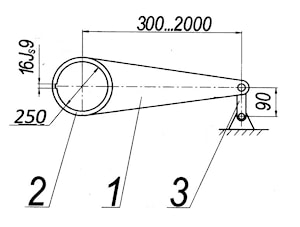

Гидродвигатели устанавливаются непосредственно на приводной вал рабочего органа машины при помощи шлицевого отверстия ше­стерни поз.1 (рис.1) и одного из шпоночных пазов направляющей поз.2. Второй шпоночный паз выполнен для более удобной ориента­ции подводных трубопроводов при монтаже. При этом необходимо обеспечить подвижность направляющей гидродвигателя для компен­сации плоско-параллельного движения с эксцентриситетом не менее Змм, что достигается установкой рычага поз. 1 (рис.2) связанного с охватывающим кольцом поз.2 (рис. 2) и шарнирно связанного с одним концом поводка поз.З (рис.2), второй конец которого шарнирно за­креплен на раме. Внутренний диаметр охватывающего кольца поз.2 должен быть выполнен с зазором не менее 0,1 мм для исключения сдавливания корпуса гидродвигателя в радиальном направлении.
Возникновение радиальных и осевых нагрузок на корпус гидродви­гателя не допускается.
3апрещается производить монтаж посредством ударов по гидро­двигателю.


Техническое обслуживание гидровращателей планетарно-роторных

В процессе эксплуатации гидродвигателей необходимо прово­дить ежемесячное техническое обслуживание, при котором следует проверять:
1 .Надежность затяжки болтов гидродвигателя и устройства для его крепления к машине. Через каждые 100 моточасов протягивать гай­ки гидродвигателя моментом 22кгм.
2.Отсутствие течи рабочей жидкости в местах уплотнений. В период обкатки гидро двигателя в течение 50 часов допускается утечка ра­бочей жидкости, не превышающая 20 мл за 1 час работы.

В конструкции оборудования необходимо предусмотреть поддон для сбора утечек рабочей жидкости.
Гидросистема машины должна включать фильтры, обеспечи­вающие степень фильтрации рабочей жидкости, указанной в данном руководстве по эксплуатации.
При работе гидродвигателя возможны щелчки и стуки во внут­ренних полостях, что не является признаком его неисправности.
